如何更好的運用串聯諧振耐壓試驗裝置？
發布日期：2018-07-28 點擊：1900次

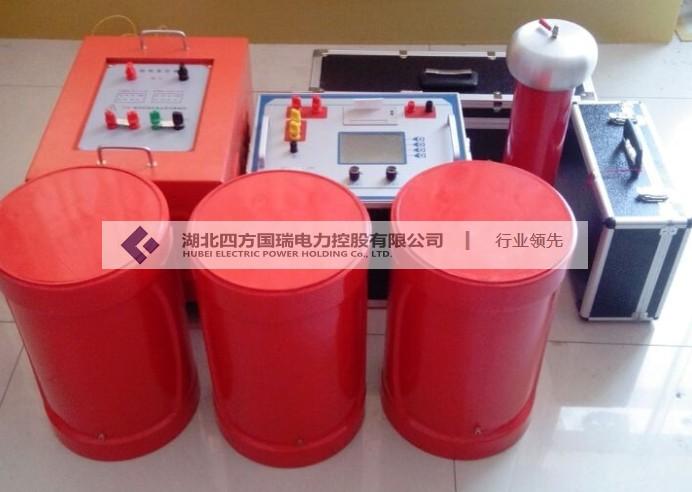

串聯諧振耐壓試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。串聯諧振耐壓試驗裝置采用調節電源頻率的方式使電抗器與被試電容器之間實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。串聯諧振耐壓試驗裝置是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流，是當前高電壓試驗的一種新的方法與潮流，在國內外已經得到廣泛的應用變頻串聯諧振是諧振式電流濾波電路，能改善電源波形畸變，獲得較好的正弦電壓波形，有效防止諧波峰值對被試品的誤擊穿。變頻串聯諧振工作在諧振狀態，當被試品的絕緣點被擊穿時，電流立即脫諧，回路電流迅速下降為正常試驗電流的數十分之一。發生閃絡擊穿時，因失去諧振條件，除短路電流立即下降外，高電壓也立即消失，電弧即可熄滅。其恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓斷開電源，所以串聯諧振耐壓試驗裝置適用于高電壓、大容量的電力設備的絕緣耐壓試驗。
串聯諧振耐壓試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。串聯諧振耐壓試驗裝置廣泛用于電力、冶金、石油、化工等行業，串聯諧振耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗。各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。串聯諧振耐壓試驗裝置常見問題及排除方法：
1、儀器風扇不能啟動：
現象：急停、故障保護、失諧保護后，沒有按“故障復位”；
原因：內部溫度過高，功率元件熱保護；
排除方法：關斷串聯諧振耐壓試驗裝置電源，將串聯諧振耐壓試驗裝置靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。如果依然不能啟動風扇，請與串聯諧振耐壓試驗裝置生產廠家，不可拆卸儀器！
2、自動調諧不能完成，找不到諧振點：
現象：調諧曲線完全是一條直線，調諧完成后串聯諧振耐壓試驗裝置提示沒有諧振點；
原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路；
排除方法：檢查接地裝置可靠，接地連接線是否有斷開點；檢查勵磁變壓器的高低壓線圈的通斷；a.檢查每一只電抗器的通斷；b.檢查分壓器的信號線的通斷；c.檢查分壓器的高低壓電容臂的通斷；d.串聯諧振耐壓試驗裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；如果所有部件正常，依然沒有諧振點，請與串聯諧振耐壓試驗裝置生產廠家，不可拆卸儀器！
湖北四方國瑞電力控股有限公司 技術部 時間 2018-07-28
