串聯諧振的各種注意事項
發布日期：2023-02-18 點擊：3099次

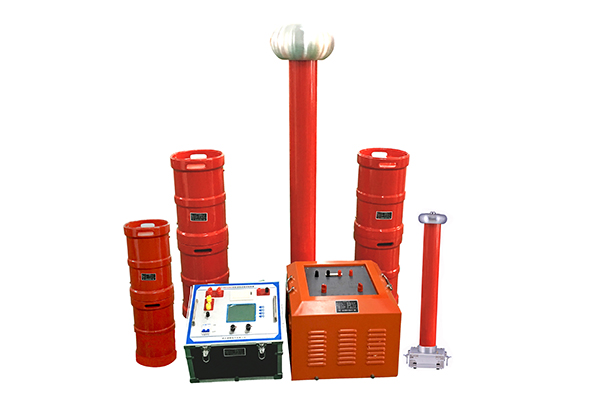

湖北四方國瑞電力控股有限公司研發生產的串聯諧振可以幫助眾多電力工作者更加方便的進行各類電力測試。
如何選擇串聯諧振裝置
串聯諧振（GIS）試驗注意：
1、試驗時，試驗相接高壓源，高壓引線需采用專用無暈引線，非試驗相連同GIS外殼接地；
2、試驗必須保證各氣室SF6氣體在額定壓力下，并且充氣壓4小時后氣體含量在合格范圍內，GIS處于可運行狀態，確認無誤后方能試驗；
3、試驗加壓前，確保GIS內的電壓互感器拆除(如果GIS廠家同意，電壓互感器可以一起加壓，但試驗諧振頻率必須大于100Hz)、CT二次短路，避雷器連接處應斷開；
4、試驗電壓在輸出套管加入，套管芯子接高壓源，金屬套管接系統專用地線；
5、試驗時，試驗系統各部件之間、試驗系統與GIS殼體之間必須采用專用接地線，切不可利用現場接地排代替試驗系統與GIS外殼之間的地線連接；
6、注意試驗系統與現場電網之間采用一點連接，接地點必須位于分壓器與試品之間的連線上；
變壓器外施試驗原理及注意事項
外施試驗是考驗變壓器主絕緣的基本試驗，試驗頻率不低于額定頻率的80%；
變壓器外施試驗注意：
1、被試繞組、非試驗繞組均短接，非試驗繞組短接后接地，原則上，試品不可有電位懸?。?/span>
2、試驗時，變頻諧振系統與被試變壓器外殼之間的連接采用本公司提供的專用地線；
變壓器感應耐壓試驗原理及注意事項：
變壓器感應耐壓試驗是同時檢驗變壓器的主絕緣和縱絕緣的基本試驗.試驗電壓一般為額定電壓的兩倍，為避免鐵心飽和，試驗頻率應為額定頻率的兩倍以上，一般規定試驗頻率在100-400Hz之間，經驗表明試驗頻率在150-200Hz較為合適；
變壓器感應耐壓試驗注意：
1、電源電壓從低壓繞組施加，高壓繞組中性點不接地，非試驗相繞組短接接地；
2、若變壓器具有中壓繞組、平衡繞組，注意這些繞組電位不得懸?。?/span>
3、試驗補償電容位于低壓側，分壓器位于高壓側；
4、試驗時試驗系統與被試變壓器之間采用本公司提供的專用接地線連接；
發電機工頻耐壓試驗及注意事項：
根據國家和地方電力部門的規定發電機在制造、安裝、檢修、運行以及預防性試驗中都應進行交流耐壓試驗，試驗電壓的波形、頻率和工作電壓的波形、頻率一致.試驗電壓一般為0.75(2Un+3000)或1.5Un，頻率為工頻.試驗時一般配上合適的補償電容器就能滿足發電機的交流耐壓要求；
發電機工頻耐用壓試驗注意：
1、通過調整補償電容，將諧振頻率控制在50Hz附近；
2、試驗時串聯諧振與被試發電機之間采用華天電力提供的專用接地線連接
