真空開關真空度測試儀的注意事項

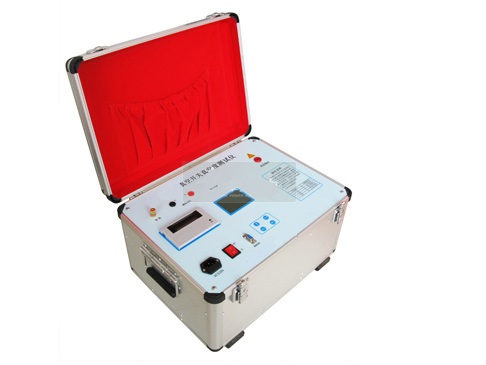

      湖北四方國瑞電力研制的真空開關真空度測試儀的注意事項如下：
        1、儀器外殼應可靠接地；
        2、為了提高測量準確度，測試前應將真空開關外表面擦試干凈；
        3、請正確選擇真空管的管型；
        4、測試過程中，高壓輸出端會輸出約20kV高壓，請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離) ，磁場電壓輸出端輸出約1600V高壓，請注意安全!
        5、儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時，應立即關閉電源，重新接好磁控線圈，請注意此時磁場電壓輸出端會有較高電壓，請接線時勿接觸導體部分，以免被電容上的殘余電壓擊傷。
        6、測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意安全！
        7、測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱，謝謝合作！

真空度測量儀的測試原理

    湖北四方國瑞電力研制的真空度測量儀的測試原理如下：

        本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。
        在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。

真空度測試儀選型評價

        1、概述
        真空開關問世雖然已經有四十年了，但在國內配電系統中大規模使用的時間并不長，一些地方只是近幾年才開始在變電站中大量使用真空開關。相對于油開關，真空開關具有體積、重量輕、壽命長、可靠性高、噪音小，無污染、維護簡單等優點。
        由于價格的原因，國內配電系統大多使用國產真空開關，雖然通過引進國外技術，國產真空開關的質量已經有了很大的提高，但是與工業發達國家的產品相比，可靠性方面還是有較大的差距，特別是真空滅弧室，各生產廠家間質量參差不齊，即使是一個質量完全合格的真空滅弧室，在運行過程中內部壓強也始終處于不斷變化之中。在試驗或運行時由于真空滅弧室漏氣而導致的真空開關故障時有發現。
       目前許多地方仍采用工頻耐壓作為真空滅弧室真空度檢測的主要手段。這種方法操作十分簡單，工頻耐壓法只能發現真空度嚴重下降的真空滅弧室，當真空滅弧室的真空度下降至10-2～10-1  Pa時，擊穿電壓不再隨著壓降的下降而增大，工頻耐壓仍能通過，因此工頻耐壓只能定性的判斷滅弧室內真空度的上限，無法有效發現設備安全隱患。
        實際測量中，當真空滅弧室內壓強高于（10-1～10-2 Pa ），甚至達到1Pa 時擊穿電壓也沒有實際下降。因此采用這種方法測量精確度很低，只能定性判斷出一些嚴重漏氣劣化的滅弧室，而對處于臨界狀態的滅弧室無能為力。因此，僅靠定性的真空度檢測方法是無法保證設備在試驗周期內的安全穩定運行。
        因此在真空開關周期性試驗時采用定量檢測真空度的方法就十分必要，目前真空滅弧室真空度的測量技術主要采用較為流行的磁控放電（潘寧放電）技術，即在滅弧室兩端施加高壓電場，以使管內殘余氣體中的電子從陰極向陽極移動過程中獲得足以使氣體分子碰撞后產生電離的動能，同時在管外施加磁場以使電子的移動軌跡改變，增大其移動路徑，從而提高電子與殘余氣體分子電離以產生新電子，形成足夠大的電離離子流，收集這些離子流并使其大小即可間接反映真空度的高低。工程上可準確找到離子流大小與真空度高低之間的關系曲線，即離子流大說明殘余氣體多，真空度低；離子流小說明殘余氣體少，真空度高。
        現在真空度測試儀生產廠家基本都不用拆卸滅弧室就可以直接測試了，使檢測的程序大大簡化，采用同一臺儀器在不同時期測得的真空度還是具有可比性的。在正常情況下，運行中每個真空滅弧室內的壓強升高與實踐大致呈線性關系，但不同滅弧室間的變化曲線都不相同。因此使用者需要通過對檢測數據的積累和分析，對每個真空滅弧室內壓強變化的趨勢有一個一般性的判斷。隨著真空開關運行時間的增加，這種判斷就越來越顯得必要。如果檢測數據出現異常的波動，或者所測得的壓強值已接近臨界值時，就有必要縮短檢測周期，以最大限度避免在正常試驗周期內由于真空滅弧室失效而引發事故。
        2、真空度測試儀原理
        真空度測試儀是真空滅弧室的真空度檢測設備，在外激勵電源、真空滅弧室的幾何尺寸、所用材料一定時，真空滅弧室的真空度與電離的電荷量有較為準確對應關系，現代真空度測試儀是以單片計算為主控單元，在原理上采用電離電荷量來做標定，改變了早期采用電流峰值作標定的方法，這樣在物理原理上有更好的準確性，而且有效的抑制了測試過程中脈沖電流的干擾，使測試穩定、可靠。
        根據機械工業行業要求，真空泡的出廠真空度值不低于1.33×10-3  Pa，而運行中當內部壓強在6.6×10-2  Pa以下時，擊穿電壓不再隨著真空度的變化而變化，如果用耐壓法檢驗，只能獲知內部壓強在6.6×10-2  Pa以下，而得不到具體的數值。
        對處于分斷狀態的真空滅弧室兩端加高壓時，會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異，尤其是對于安裝好的真空滅弧室，其周邊的絕緣支撐件也有漏電流，這些漏電流的量值非常不穩定。因此，采用兩次起動高壓的方法，可比較有效地扣除漏電電流的影響，保證了無論是安裝好的還是待裝的真空滅弧室的真空度計量精度。
        真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，為測量需要，對每一種真空滅弧室應有對應的從電離電荷量到真空度的推算曲線。儀器可通過數學處理，將真空滅弧室的電離電荷和真空度關系的數據特征曲線參數內置到儀器中。
        3、儀器技術要求
        3.1計量參數
             滅弧室內部殘余氣體的壓強，單位Pa.
        3.2真空度測試儀的誤差
             1×10-1  Pa.  -1×10-5  Pa. 誤差≤10%  分辨率1×10-5  Pa.
        3.3機械外觀和結構、功能檢驗
        3.3.1此類主要靠觀察和實際操作，要求外殼無損傷標記清晰，各開關按鍵功能正常；
        3.3.2性能指標檢測：真空度性能指標、絕緣電阻、接地電阻、介電強度、泄露電流；
               真空度誤差≤10%，分辨率1×10-5  Pa
               絕緣電阻不小于3MΩ
               耐電強度工頻1250V  1min
               泄露電流不大于3.5mA
        3.3.3環境適應性要求
               工作溫度上限及下限試驗：0℃~40℃
               儲存溫度上限及下限試驗：-20℃~55℃
               電源環境適應性試驗：187V~242V范圍內正常工作。
        4、使用中應注意的幾個問題
        在對本機作各種聯接時，請不要抓住線纜進行拉扯，而應握住插頭進行操作。
         請不要將本機放置于可能受熱和受潮的地方，如火爐，水槽等。
         本機從寒冷的環境中被帶到充分加熱的環境中，機內可能會凝結濕氣，導致機內絕緣水平降低。請確認本機內無濕氣后再行使用。
        請將本機放置于通風良好、灰塵不容易聚集的場所。
        請注意不要再雷雨的情況下使用機器。
        開機和關機時，高壓輸出線不得觸及人體，以防觸電。
        測量時，不要觸及高壓線和磁控電流線，以防觸電。
        請使用柔軟干燥的布擦拭機器，嚴禁使用汽油、香蕉水等化學氣擦拭。
        請確認當?shù)仉娋W(wǎng)電壓是否與本機供電電壓相符：交流220±10%  50/60HZ
請不要破傷隨機所帶的線纜，以確保使用安全，一旦發現破損，線圈銅線暴露，請立即更換，以免使用時造成短路燒損。
        對于電力用戶來說，現場測試一般選用纏繞式磁控軟線圈測試，卻經常因軟線圈插頭接觸不完全造成打火燒損，使用時要注意將插針和插孔完全接觸，壓實，將兩邊掛環搭扣完全掛好。
        正常情況下儀器使用間隔周期為一周，連續測量間隔時間至少不少于20分鐘，若間隔時間過短，磁控放電后電離電荷采樣誤差大，影響測試準確性，因此不宜頻繁測試操作，長時間的頻繁使用，會造成磁控軟線圈的過熱燒損。
        對于屏蔽罩外露的真空滅弧室，在加高壓時可能造成屏蔽罩與高壓端的擊穿，進而屏蔽與線圈間擊穿，發生電弧，可能燒損線圈和儀器，測量時最好用青稞紙包，主要是為了避免靜電干擾。
        線圈在纏繞滅弧室時，一定要盡量靠在滅弧室的中部。從測量精度考慮，降低高壓對磁場的干擾，也有利于磁線的集中分布，使滅弧室斷口處磁場更強，測量精度更好。
