耐壓試驗的分類及設備選型

       1、直流耐壓試驗
       直流耐壓試驗電壓較高，對發現絕緣某些局部缺陷具有特殊的作用，可與泄漏電流試驗同時進行。
       直流耐壓試驗與交流耐壓試驗相比，具有試驗設備輕便、對絕緣損傷小和易于發現設備的局部缺陷等優點。與交流耐壓試驗相比，直流耐壓試驗的主要缺點是由于交、直流下絕緣內部的電壓分布不同，直流耐壓試驗對絕緣的考驗不如交流更接近實際。
       設備選型：用四方國瑞生產的SFZGF系列直流高壓發生器可做直流耐壓試驗，在做直流耐壓試驗的同時可用MAS-II數字微安表監控其泄露電流。
       2、交流耐壓試驗
       交流耐壓試驗對絕緣的考驗非常嚴格，能有效地發現較危險的集中性缺陷。它是鑒定電氣設備絕緣強度最直接的方法，對于判斷電氣設備能否投入運行具有決定性的意義，也是保證設備絕緣水平、避免發生絕緣事故的重要手段。
       交流耐壓試驗有時可能使絕緣中的一些弱點更加發展，因此在試驗前必須對試品先進行絕緣電阻、吸收比、泄漏電流和介質損耗等項目的試驗，若試驗結果合格方能進行交流耐壓試驗。否則，應及時處理，待各項指標合格后再進行交流耐壓試驗，以免造成不應有的絕緣損傷。
       設備選型：用四方國瑞生產的SFYDJ系列油浸式試驗變壓器可做交流耐壓試驗，用SFBC2000智能雙顯絕緣電阻測試儀可測被試品的絕緣電阻，同時還可測吸收比和極化指數，用SFJS-6000全自動抗干擾異頻介損測試儀可測被試品的介質損耗。

絕緣靴（手套）耐壓試驗裝置的工作原理

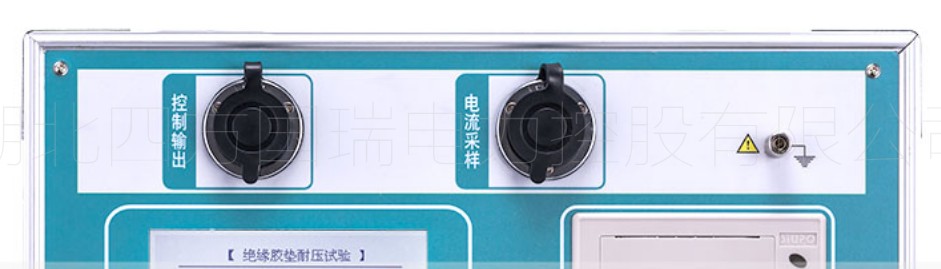

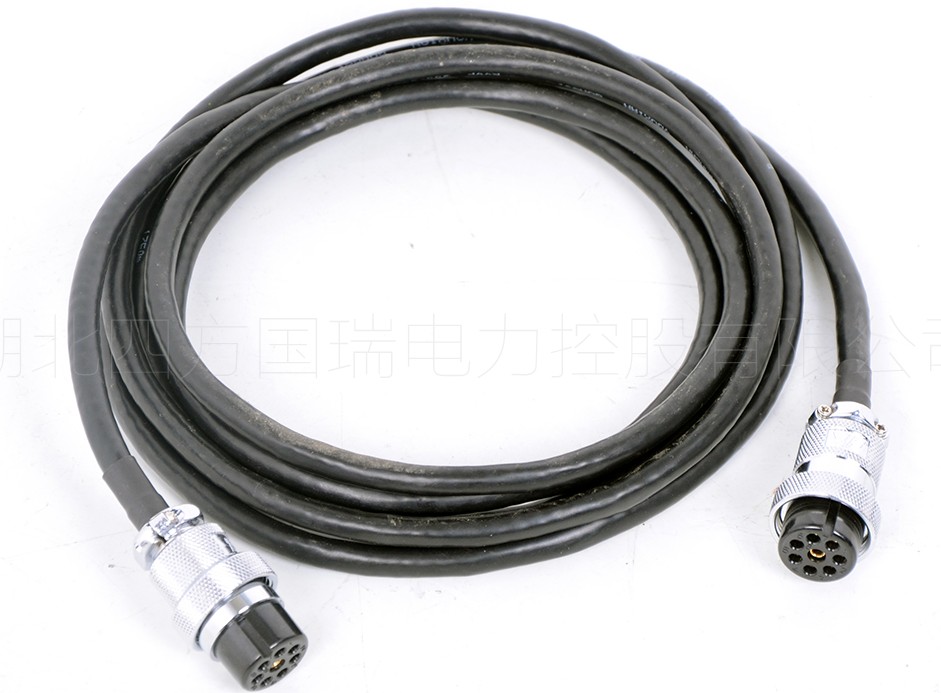

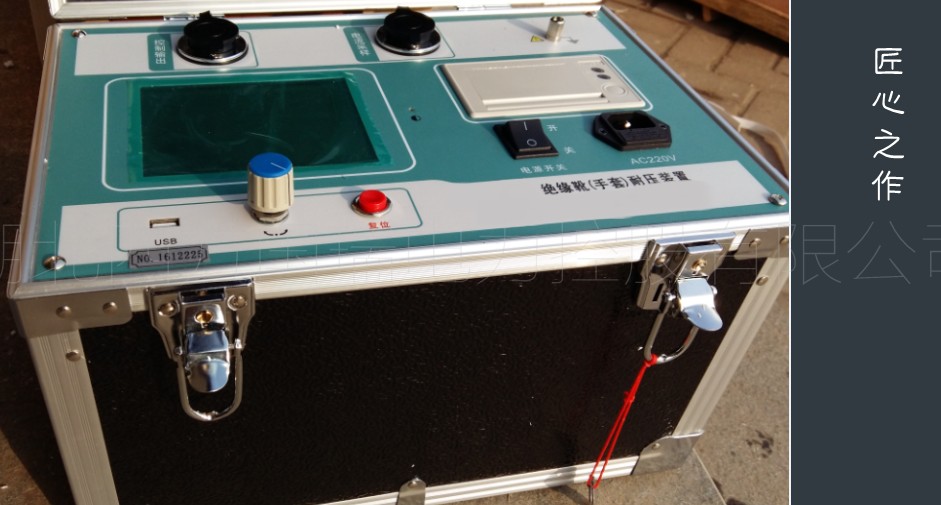

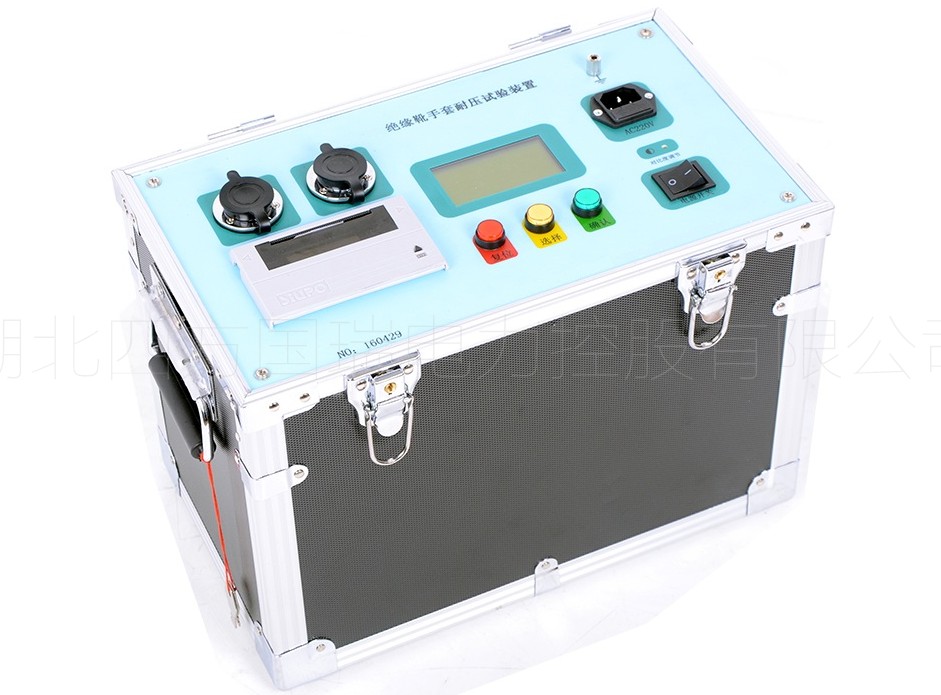

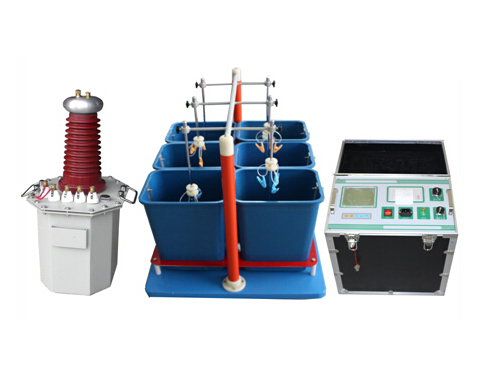

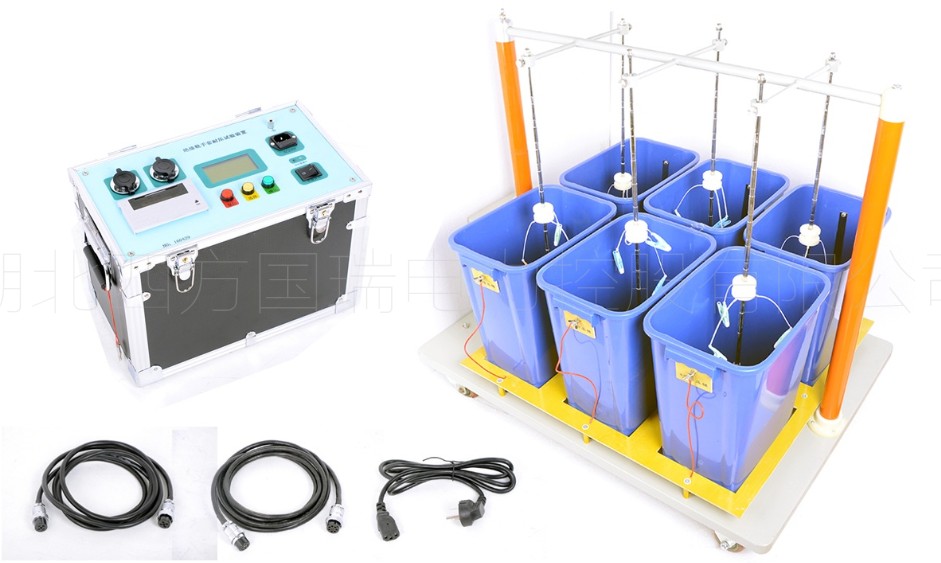

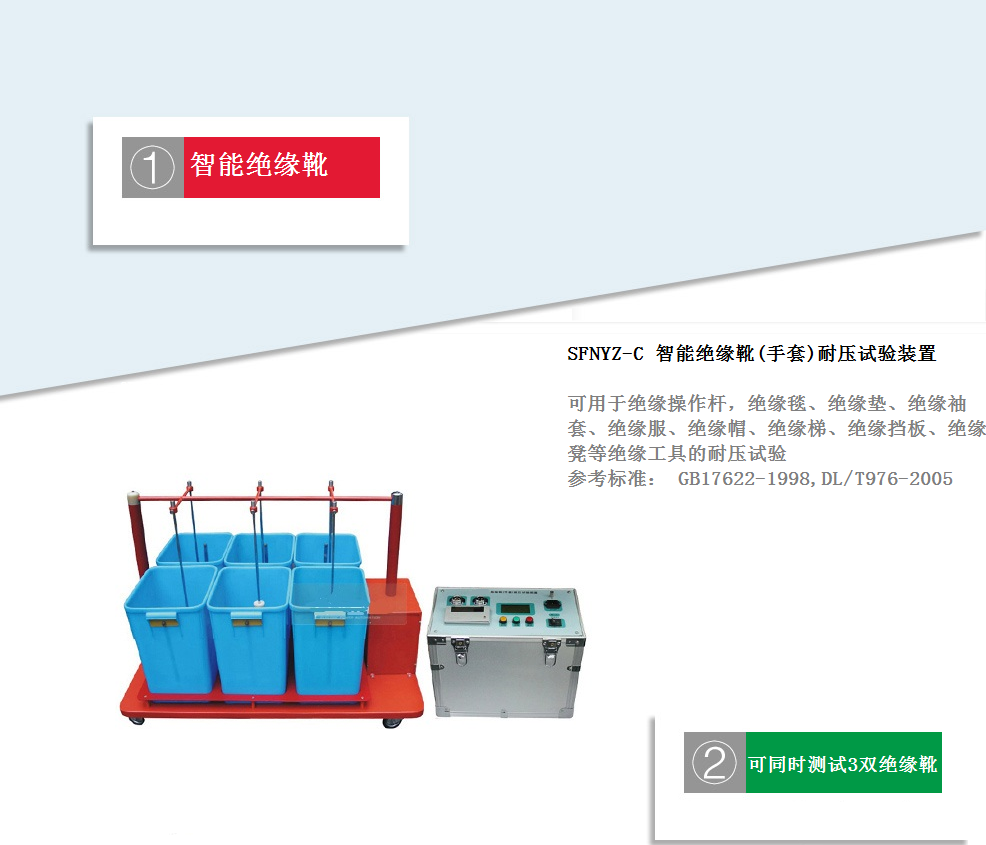

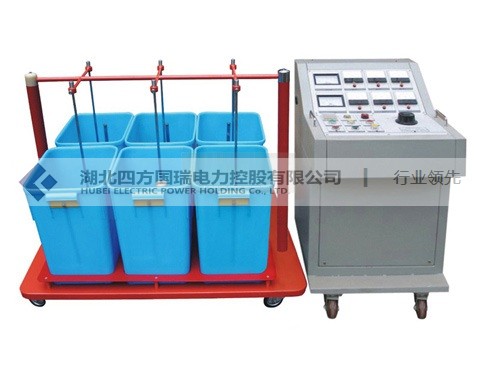

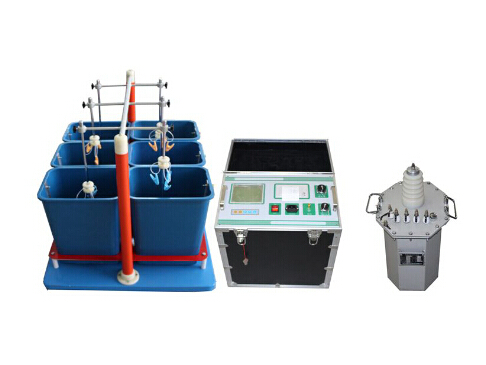

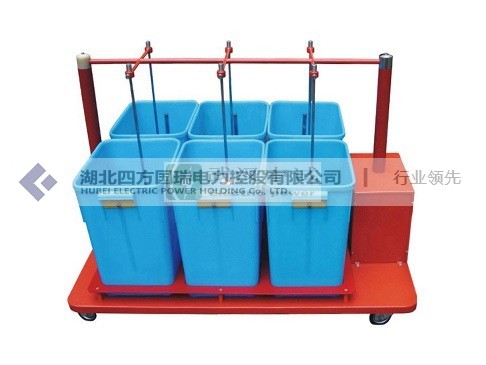

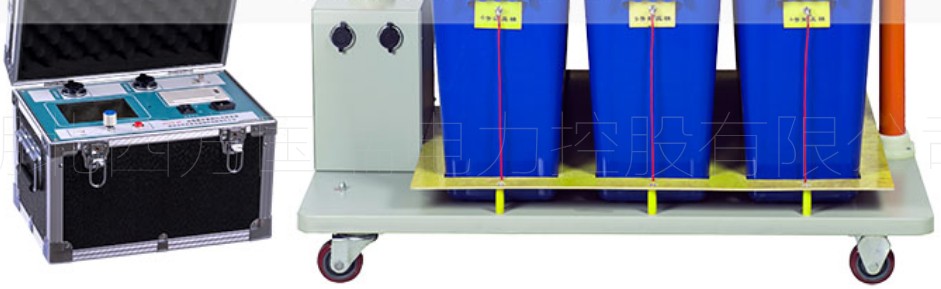

        絕緣靴(手套)耐壓試驗裝置是我公司根據絕緣靴（手套）的試驗規程，并遵從廣大用戶意見而設計生產的。該產品采用全自動升（降）壓，自動讀出每個被試品的泄漏電流，整個過程全自動完成，自動打印試驗數據，有效的解決了過去不規則的測試方式，從而簡化了測試手續，提高了測試速度。更可靠地鑒別絕緣靴（手套）的泄漏電流，工頻耐壓等參數。保障了試驗工作者的安全，是理想的絕緣靴（手套）專用設備。其主要特點：可同時測試3雙絕緣靴（手套），并可讀取每只的泄漏電流，準確判斷不合格的絕緣靴（手套）；結構底部裝配腳輪，可隨意移動。
       湖北四方國瑞電力研制的絕緣靴（手套）耐壓試驗裝置的工作原理如下：
        接入0~220V電源，根據電磁感應原理，使變壓器產生0~30KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、記錄測試參數。

絕緣靴(手套)耐壓試驗裝置要注意的事項

一、產品簡介
       絕緣靴(手套)耐壓試驗裝置是我公司根據絕緣靴（手套）的試驗規程，并遵從廣大用戶意見而設計生產的。該產品采用全自動升（降）壓，自動讀出每個被試品的泄漏電流，整個過程全自動完成，自動打印試驗數據，有效的解決了過去不規則的測試方式，從而簡化了測試手續，提高了測試速度。更可靠地鑒別絕緣靴（手套）的泄漏電流，工頻耐壓等參數。保障了試驗工作者的安全，是理想的絕緣靴（手套）專用設備。其主要特點：可同時測試3雙絕緣靴（手套），并可讀取每只的泄漏電流，準確判斷不合格的絕緣靴（手套）；結構底部裝配腳輪，可隨意移動。
二、工作原理
       接入0～220V電源，根據電磁感應原理，使變壓器產生0～30KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、記錄測試參數。
三、主要技術參數
       1、輸入電壓：～220V 50Hz
       2、輸出電壓：0-30kV
       3、容 量：3kVA
       4、測試數量：每次6只
       5、測量數據：可顯示打印每只被試品電壓值；泄漏電流值
       6、過流保護；過壓保護；自定義時間、電壓、泄漏電流值

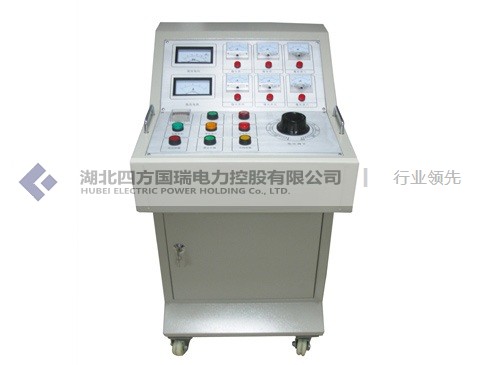

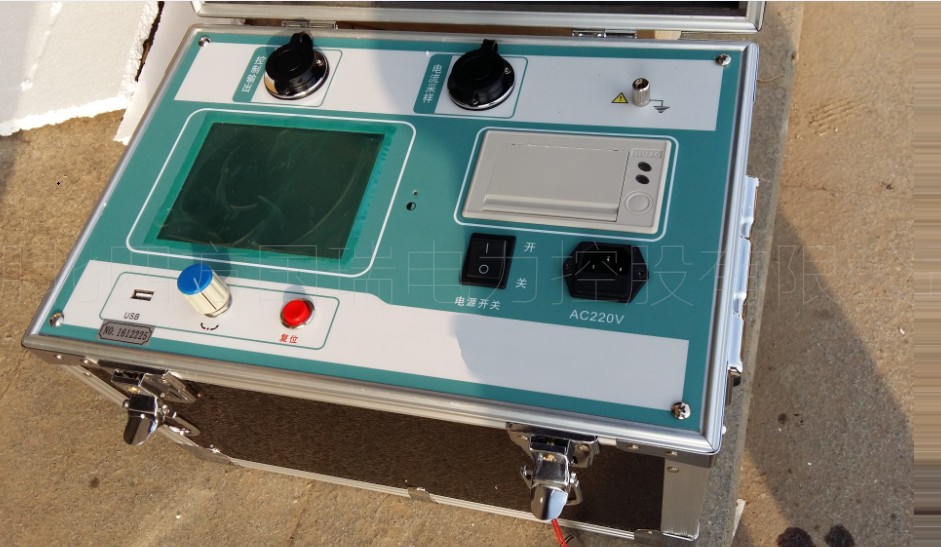

       7、液晶顯示，全中文菜單操作，帶打印
       8、測量準確度：電壓±2%（±3個字）電流±2%（±3個字）
       9、質量：絕緣靴（手套）操作箱12Kg工頻耐壓試驗臺60kg
四、注意事項
       1.該裝置在試驗過程中，操作人員應安全距離操作（空氣中每米小于20KV），工頻耐壓試驗臺、操作箱必須可靠接地，接地電阻應小于0. 1Ω。
       2.使用前應測試變壓器絕緣電阻，其輸入對地絕緣電阻值應大于2MΩ，輸出對地絕緣電阻值應大于10MΩ。
       3.使用前應檢查各電氣元件觸點是否松動，接觸是否良好,各保護系統是否能正常工作。

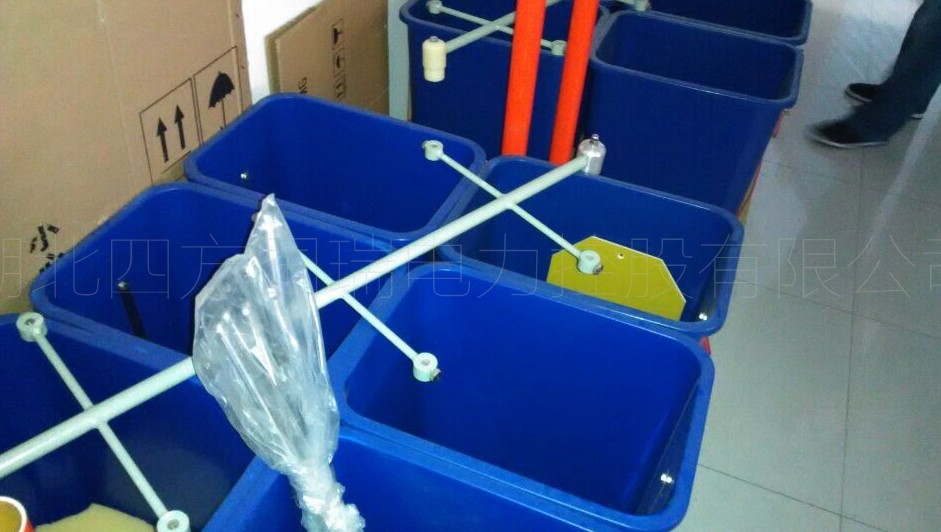

       4.使用前，應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦凈。
       5.試驗完畢應將水放完，用棉布將各部位擦干。若長期不使用時應置于干燥通風處保存。
       6.工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。
       7.必須由專業人員操作，并嚴格遵守操作程序。
五、運輸及保護
       1.本裝置運輸時，應外套塑料袋防潮。
       2.搬運過程中，應防止硬沖擊。
       3.本裝置在相對濕度不大于80%、無腐蝕性物質、干燥通風的場所保存。

關于大容量電力電容器極間交流耐壓試驗的意見

簡介：近年來，紙膜絕緣或全膜絕緣電力電容器日益增多，單臺電容器的容量越做越大并出現了大容量集合式電力電容器，而現場交接驗收仍然襲用直流耐壓試驗，投運后電力電容器發生損壞的情況屢有所聞，且以集合型的為多。
       關鍵字：電力電容器，交流，極間耐壓，諧振裝置

0　前　言
       長期以來交流電力電容器現場安裝后的交接試驗都以簡單易行的極間直流耐壓試驗作為主絕緣性能是否良好的一種檢驗手段。近年來，紙膜絕緣或全膜絕緣電力電容器日益增多，單臺電容器的容量越做越大并出現了大容量集合式電力電容器，而現場交接驗收仍然襲用直流耐壓試驗，投運后電力電容器發生損壞的情況屢有所聞，且以集合型的為多。下面對有關問題提出討論和意見。
1　電力電容器極間交流耐壓的必要性
       ①直流面耐壓試驗不能反映設備實際工況下的電場分布，難以正確發現電容器的內部缺陷。
       直流電壓下電力電容器元件上的電壓按電阻分布；而在交流電壓下則是按介電常數分布的，它反映運行的實際情況。全膜或紙膜電容器的固體介質電阻率可高達1～100 EΩm，當某電容元件的絕緣薄膜絕緣不良時，其電阻率可大幅度下降至原電阻率的幾分之一。直流耐壓時，電阻率高的良好的電容元件上承受的電壓可較不良電容元件高出幾倍，從而使絕緣不良的電容元件反而容易通過試驗，其絕緣缺陷在運行電壓下便會較快地暴露出來，發展成為故障或?qū)е率鹿省?/span>
       ②直流電壓可使電容器內部的局部放電大為減弱，不利于絕級缺陷的檢出。
       電容器內部的某些絕緣弱點或極板邊緣電場集中的部位均可能產生局部放電，持續的局部放電對電容器絕緣是有害的，因此標準規定電力電容器在試驗電壓下的局部放電量不得超過100 pC［1］。
       加壓時電容器元件中的油隙特別是氣隙［2］中的場強常比固體介質的高，但其擊穿場強卻較低，所以往往先發生局部放電。但是同樣的復合絕緣，在直流電壓作用下局部放電則會大大減弱。其基本原理如圖1所示。氣隙發生局部放電后產生的正、負離子形成反向電場E′，使氣隙中的合成場強下降，使局部放電削弱甚至熄滅。而交流電壓則不然，只要外加試驗電壓高于局放起始電壓，每半周內至少會發生兩次局部放電。因此交流耐壓檢出絕緣缺陷遠比直流耐壓敏感。
       ③工頻交流耐壓試驗符合運行電壓的實際波形，與運行中出現的工頻暫態電壓升高的情況較為符合，不存在等價性問題。
       由此可見，施加交流耐壓才能真實地考核電力電容器的制造質量，才能較有效地檢出由于材質不良，工藝不當?shù)仍斐傻慕^緣缺陷。
鑒于直流耐壓試驗存在的問題，電力行業為保證工程質量及運行安全，特制訂了DL/T628-1997《集合式高壓并聯電容器訂貨技術條件》，該標準已于1997-10-22發布，1998-03-01實施。標準中明確規定出廠試驗及交接驗收作極間交流耐壓試驗?！陡邏翰⒙?lián)電容器訂貨技術條件》也已經標委會討論，明確規定了極間交流耐壓試驗項目，它的發布已是指日可待，當務之急應盡快在電力行業內宣貫新標準的規定，以期能盡早推廣執行。
2　交流耐壓試驗方法比較
       電力電容器極間交流耐壓試驗需要很大容量的試驗裝置，下面比較幾種可能的方法。
       ①常規方法
       它用較大容量的試驗變壓器結合補償電抗器試驗(見圖2)。在試驗大電容量的電容器時，要并聯較多的電抗器，且難以避免一定的“脫諧度”，所需試驗電源的容量較大，靈活性不夠。

       T2—試驗變壓器；L1—補償電抗器；Cx—被試電容器
       圖2　電抗器補償法
       ②諧振耐壓試驗系統
       諧振耐壓試驗的顯著優越性是：
       a) 降低試驗電源的容量至被試設備總無功功率的1/Q，Q為諧振系統的品質因素，一般≥40。
       b) 試驗電壓正弦波形畸變度≤(0.5～1.0)%。
       c) 試驗設備的總體積、總重量遠小于常規設備(約1/5～1/10)，利于現場應用。
       d) 試品擊穿時系統失諧，試品損壞小。
       諧振耐壓可根據實際情況可作串聯諧振、并聯諧振、串－并聯諧振、復合諧振等多種接線布置，從而實現對多種規格的試品耐壓。我國《高壓并聯電容器訂貨技術條件》規定其標準額定容量為： 50、100、200、300、334、500、667、900、1000、1200、1400、1600、2000、2400 kVA；
       DL/T628-1997規定集合式電容器的額定容量優先值為：單相500、1 000、1 667、3 340、5 000、
       6 667；三相1 000、1 200、1 500、1 800、2 400、3 600、5 000 kVA；
       能獨立進行334 kVA電力電容器試驗的電感可調諧振變壓器，配上適合800-1200-1800-2400-3340　kVA等規格的電感可調多功能電抗器能滿足幾乎全部規格產品試驗的需要。諧振試驗變壓器曾對28.5 μF，3 608 kVA電容器組進行模擬交接試驗，電壓為11.6 kV,Q=41.08。還對2 400 kVA集合式電容器作了模擬試驗，Q=36.3。模擬試驗的結果十分滿意。
3　結論和建議
       a.極間交流耐壓試驗?zāi)鼙戎绷髂蛪涸囼灨鎸?，更有效地檢出絕緣缺陷。
       b.“復合型”諧振耐壓試驗系統能滿足大容量電力電容器及集合式電力電容器極間交流耐壓試驗，具有足夠的覆蓋面。
       c.應加大宣貫新標準的力度，及早配置必需的試驗設備開展電容器的極間交流耐壓試驗，以保證安裝后的電容器安全運行。
