SFB(f)-HC系列變頻串聯諧振耐壓試驗裝置適用于10kV/240mm2電纜7km、10kV/300mm2電纜6km、10.5kV/30MW火力發電機的交流耐壓試驗。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
被試品對象及試驗要求：
1．10kV/240mm2電纜7km的交流耐壓試驗，電容量≤1.7195uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
2．10kV/300mm2電纜6km的交流耐壓試驗，電容量≤1.1265uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
3．適用于10.5kV/30MW火力發電機的交流耐壓試驗，電容量≤0.26uF，試驗頻率45-65Hz，試驗電壓不超過24kV，試驗時間1min。

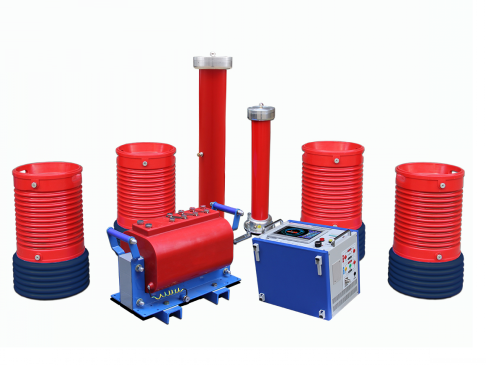

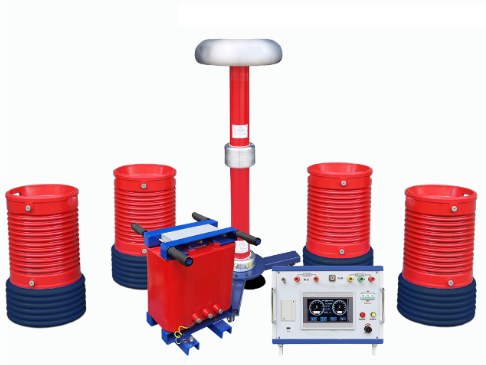

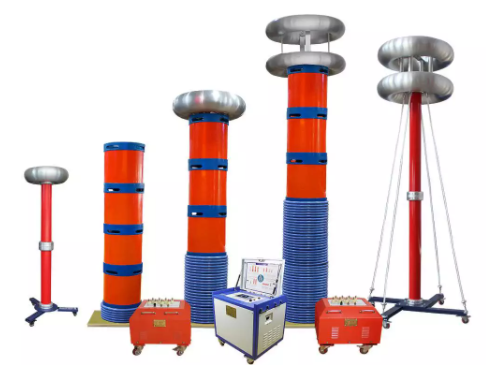

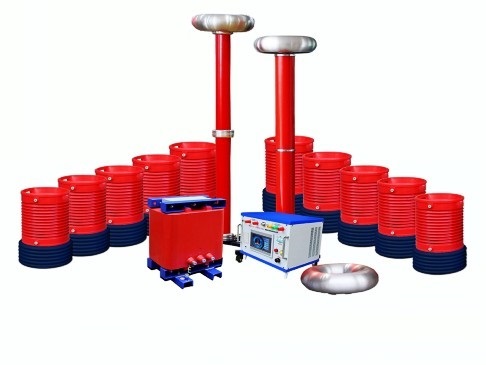

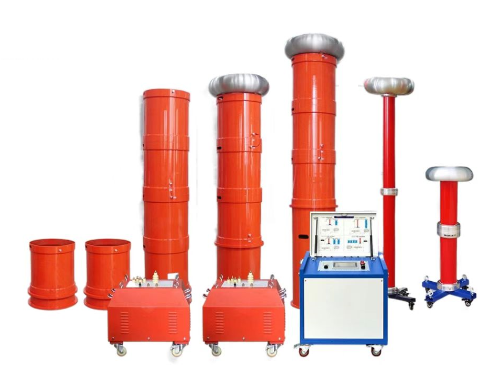

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。
產品別名：變頻串聯諧振交流耐壓試驗裝置、變頻串聯諧振、變頻串聯諧振、
|
序號 |
設備名稱 |
型號及規格 |
數量 |
|
1 |

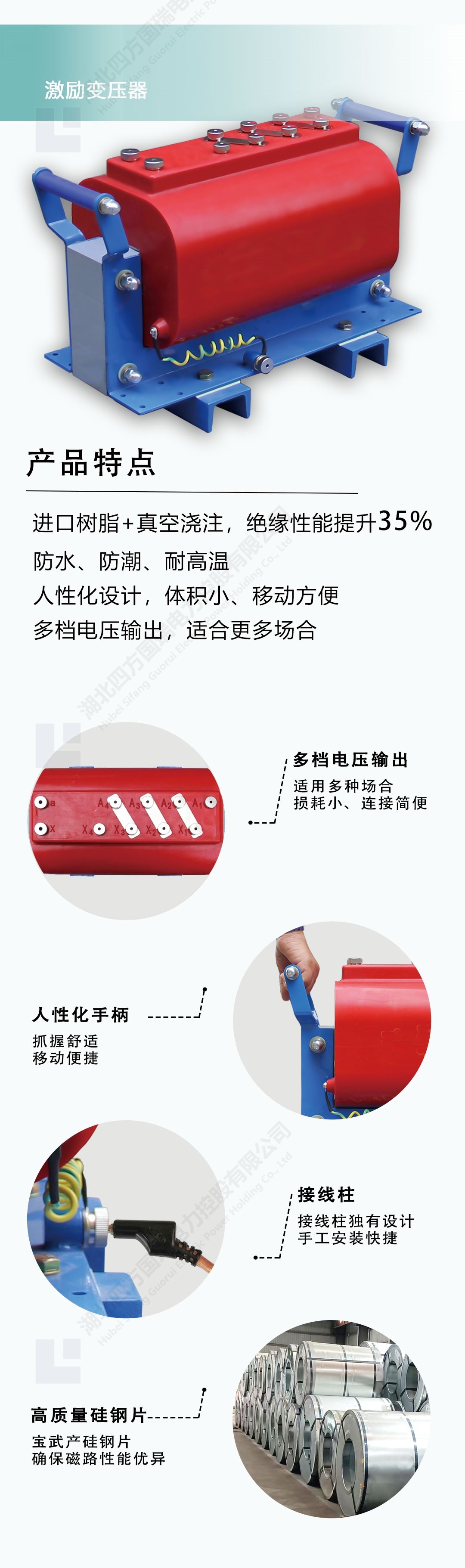

激勵變壓器 |
SFJL-F-7.5kVA/1.5/3/6kV/0.4kV |
2臺 |
|
2 |
變頻電源 |
SFBP-F-15kW/220/380V |
1臺 |
|
3 |
高壓電抗器 |
SFDK-44kVA/22kV |
6節 |
|
4 |
電容分壓器 |
SFFC-110kV/1000pF |
1套 |
|
SFB(f)-HC系列用途 |
|||
|
10kV/240mm2電纜7km 10.5kV/30MW火力發電機 |
|||
| 文件名 | 點擊下載 |
| SFB(f)-HC系列變頻串聯諧振耐壓試驗裝置 說明書 | |
| SFB(f)-HC系列變頻串聯諧振耐壓試驗裝置 檢定證書 |
