SFB(f)-GC系列變頻串聯諧振試驗裝置主要針對35kV主變、35kV/300mm2電纜1km、10kV/300mm2電纜3km，35kV開關、互感器、10kV主變的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
被試品對象及試驗要求：
1. 35kV 258MVA主變的交流耐壓試驗，電容量≤0.0205uF，試驗頻率45~65Hz，試驗電壓不超過75kV，試驗時間1min。
2. 35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30~300Hz，試驗電壓52kV，試驗時間60min。
3. 10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.1265uF，試驗頻率30~300Hz，試驗電壓22kV，試驗時間5min。
4. 35kV開關、互感器的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過100kV，試驗時間1min。
5. 10kV主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45~65Hz，試驗電壓不超過50kV，試驗時間1min。

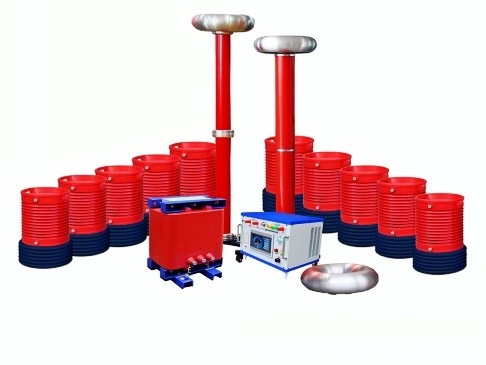

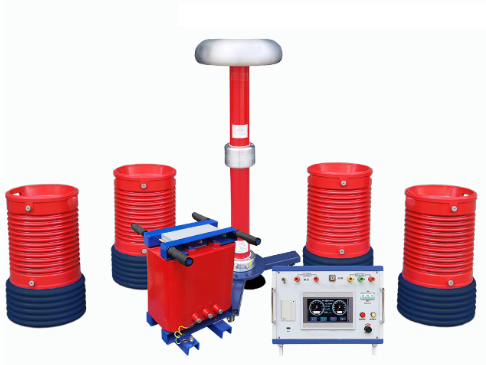

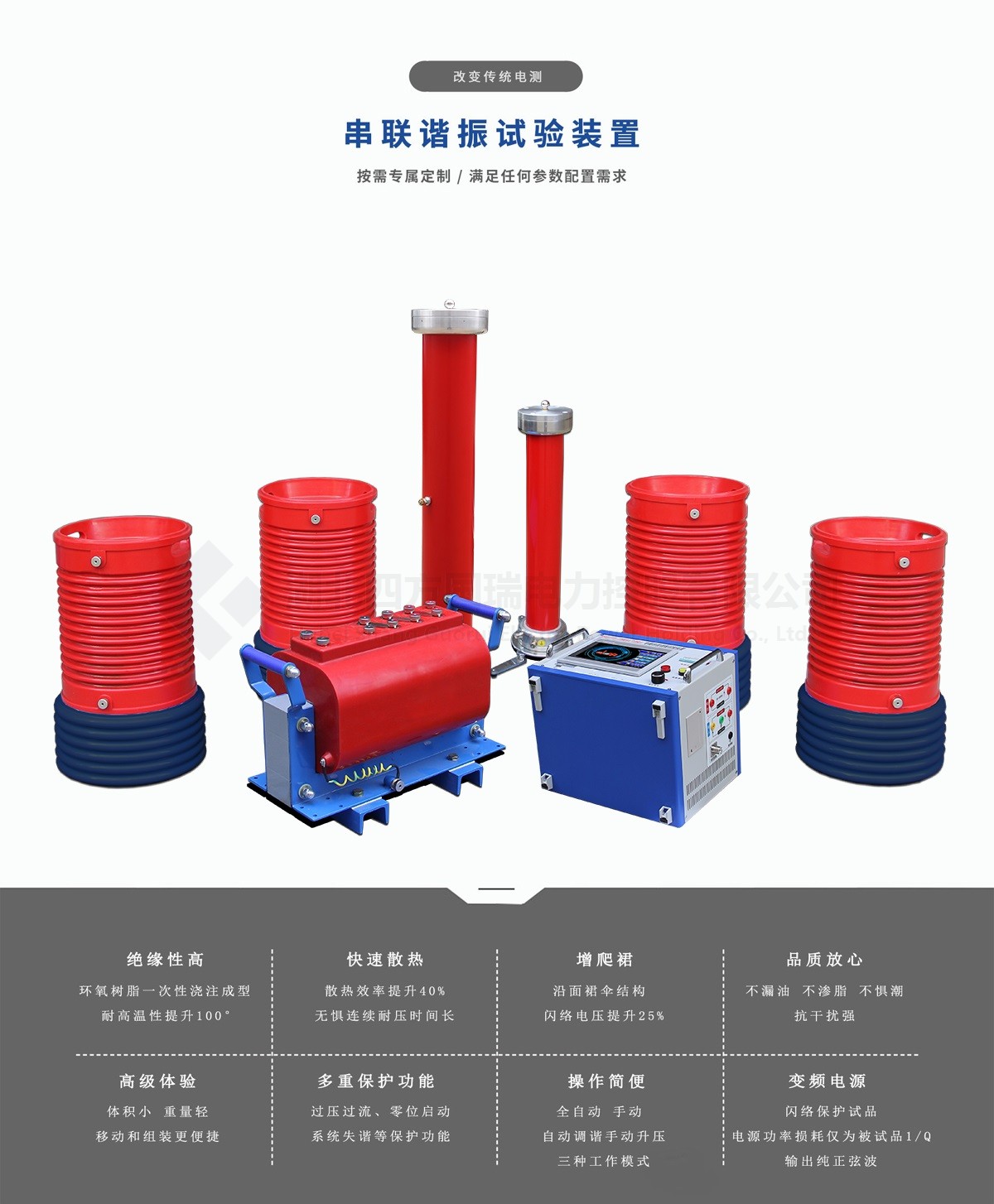

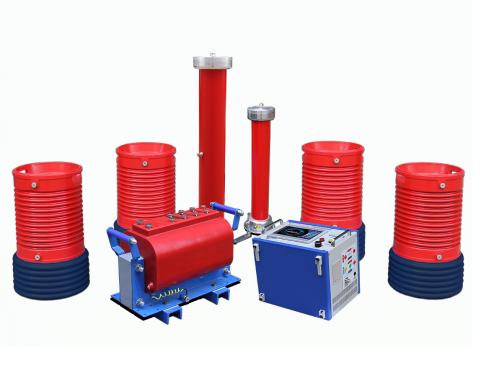

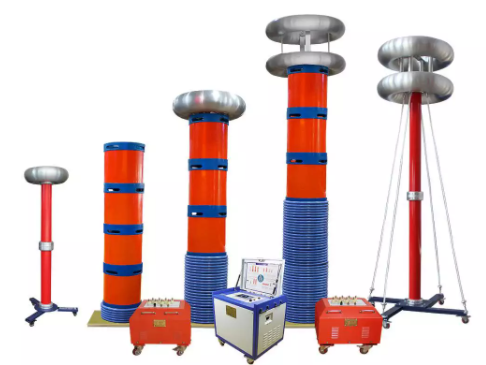

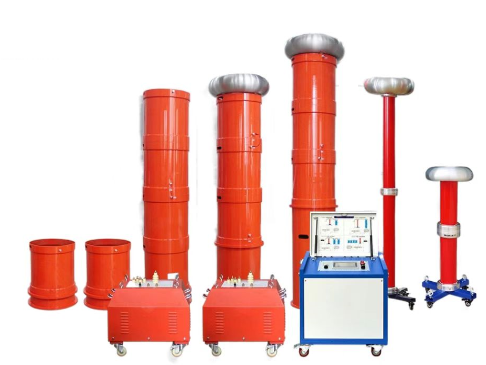

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。
產品別名：變頻串聯諧振、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振、調頻串聯諧振交流耐壓試驗裝置等

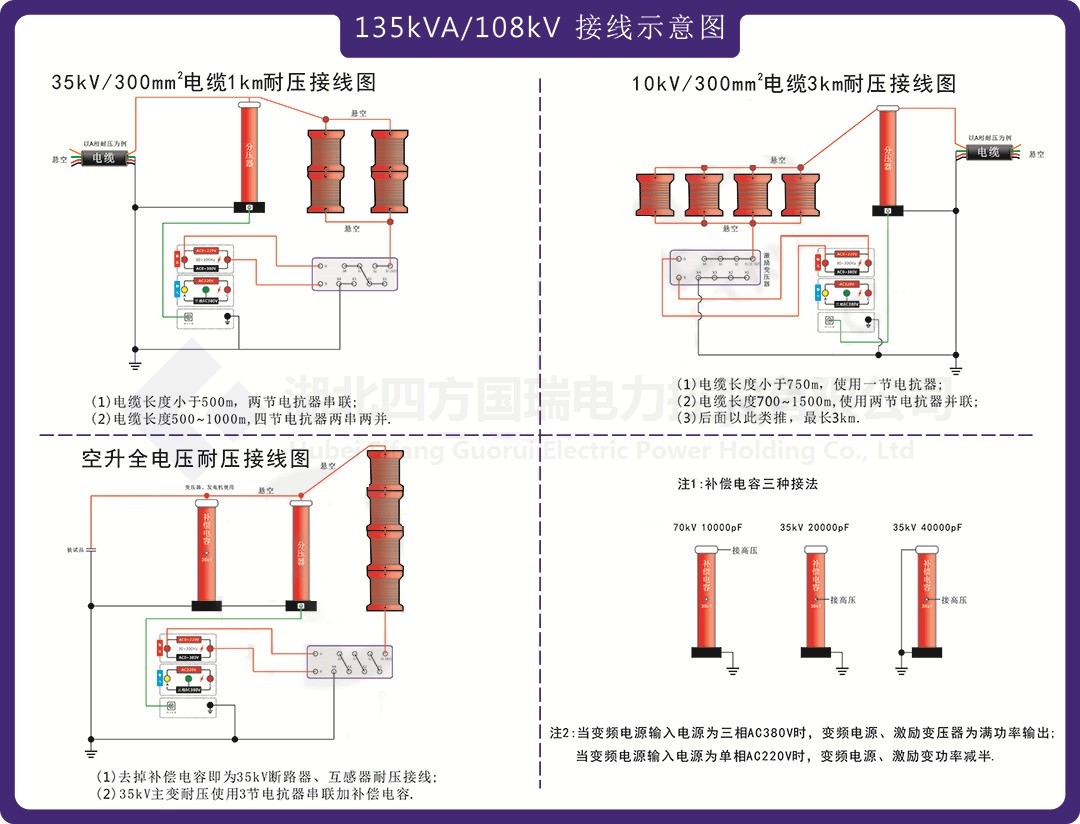

SFB(f)-GC系列串聯諧振試驗裝置接線示意圖
| 序號 | 設備名稱 | 型號及規格 | 數量 |

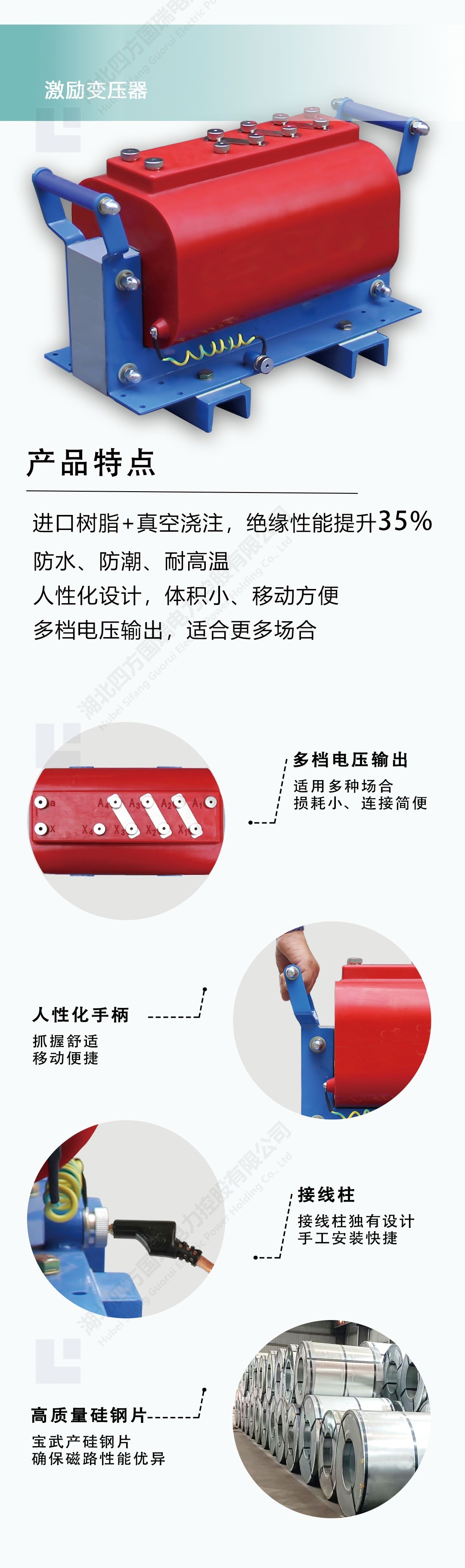

| 1 | 激勵變壓器 |
SFJL-F-7.5kVA/1.5/3/6kV/0.4kV |
1臺 |
| 2 | 變頻電源 |
SFBP-F-7.5kW/380V |
1臺 |
| 3 | 高壓電抗器 |
SFDK-33.75kVA/27kV |
4節 |
| 4 | 電容分壓器 |
ZXFC-110kV/1000pF |
1套 |
| 5 |
補償電容器 |
SFBC-70kV/10000pF(出一個35kV) |
1套 |
|
|
|||
| SFB(f)-GC系列用途 | |||
|
10kV/300mm2電纜3km 35kV/300mm2電纜1km 35kV系統 |
|||
| 文件名 | 點擊下載 |
| SFB(f)-GC系列變頻串聯諧振試驗裝置 說明書 | |
| SFB(f)-GC系列變頻串聯諧振試驗裝置 檢定證書 |
