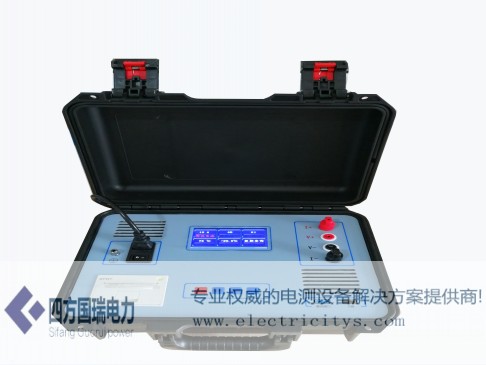

SFR05直流電阻測試儀
發布日期：2020-06-21 點擊：25605次
概述
變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的SFR05直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
二、主要技術指標
項目 技術指標及參數 備注
測試電流 <20mA、40mA、200mA、1A、5A
測量范圍 1mΩ-2Ω （5A） (5A檔)
5mΩ-10Ω (1A)
100mΩ-50Ω (200mA)
1Ω-250Ω （40mA） 準確度：±(0.2%+2字)
100Ω-20KΩ （<20mA） 準確度：±(0.5%+2字)
最小分辨率 0.1μΩ
顯示 液晶顯示器 電阻顯示有效數字為 4 位
數據存儲 1000組
工作環境 環境溫度:0℃～40℃ 相對濕度: <90%RH，不結露
電源 AC 220V±10V，50Hz±1 Hz 保險管 2A
最大功耗 200W
外形尺寸 360*290*170（mm）
重量 主機5.6KG 線箱4.45KG
三、功能特點
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、儀器采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選
擇電流，適合中小型變壓器和電壓互感器的直流電阻測量。
3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
4、具有聲響放電報警，放電指示清晰，減少誤操作。
5、響應速度快。
6、智能功率管理技術，儀器總工作在最小功率狀態，有效節能，減少發熱。
7、480X272點陣的超小像素點的65K真彩色液晶，
8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱
9、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲
10、自帶面板式微型打印機，可漢化打印測量結果

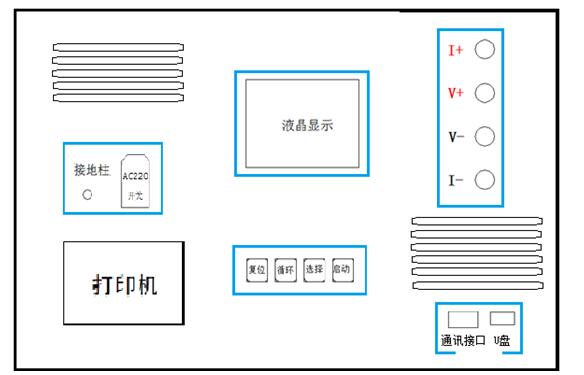

四、面板結構
AC220 開關 儀器工作電源，交流220V。
接 地 柱 儀器整機接地點，安全保護
復 位 鍵 按下此按鍵本機處于初始狀態，可對輸出電流進行預置。
循 環 鍵 按此鍵光標在主菜單循環滾動
選 擇 鍵 本機復位后，按此鍵進行電流預置。
啟 動 鍵 輸出電流選擇完畢后按下此鍵，微機控制實現全部測試過程。
I+、 I- 輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。
V+、V- 電壓采樣端，V+為電壓線正端，V-為電壓線負端。
RS232 通用串行接口，可通過計算機控制儀器。
USB 可向U盤輸出測試結果。
風 扇：排風口
五、儀器操作說明

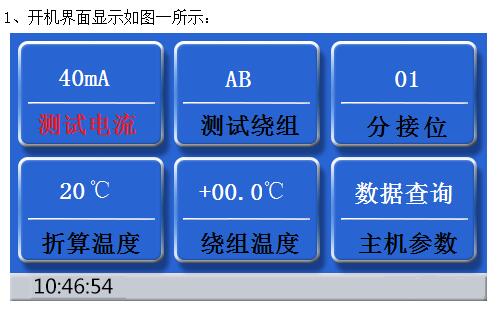

1、 開機界面顯示如圖一所示：
圖一
按循環鍵光標可在測試電流、測試繞組、分接位、折算溫度、繞組溫度、主機參數等包含的選項之間移動，按選擇鍵可對上述六項主菜單包含的選項循環選擇。
? 當光標在電流選擇時，按選擇鍵可選擇電流。
? 當光標在測試繞組時，按選擇鍵可在AB、BC、CA、AO、BO、CO、AmBm、BmCM、CmAm、 AmOm、 BmOm、CmOm、 ab、bc、ca、ao、bo、co之間循環顯示。
? 按循環鍵移動光標到分接位時，按選擇鍵數字可在0-9之間變化（十位），按啟動鍵移動光標到個位，按選擇鍵數字可在0-9之間變化。
? 當光標在折算溫度時，按選擇鍵，換算溫度可在20℃、75℃、85℃、90℃ 115℃、120℃、125℃、145℃、150℃之間循環顯示。
? 當光標在繞組溫度時，按啟動鍵可使光標在三個數據位之間滾動顯示，選擇鍵可使每個數據位的數據在0-9之間循環顯示。
? 當光標在主機參數時，按選擇鍵可在數據查詢，時鐘修改、輝度調節、清除除內存、出廠設置循環選擇。
2、當選好電流后，按下啟動鍵開始充電。液晶顯示“正在充電”過幾秒鐘之后，顯示“正在測試”這時說明充電完畢，進入測試狀態，幾秒后，就會顯示測試結果
1、 測量完感性負載時不能直接拆掉測試線，以免由于電感放電危及測試 人員和設備的安全。本機的輸出端設有放電電路。儀器復位后，電感會通過儀器泄放能量。一定要在放電指示完畢后才能拆掉測試線。
2、 對于無載調壓變壓器，不允許測量過程中切換分接開關。
3、 測量過程中如果電源突然斷電，本機會自動開始放電，請不要立刻拆卸接線，至少等待 30 秒鐘后才可拆卸接線。
4、 測量時，其他未測試的繞組請勿短路接地，否則會導致變壓器充磁過程變慢，數據穩定時間延長或數值不對。
5、 開機前請檢查電源電壓:交流 220V±10%，50Hz。
6、 試驗時請確認被測設備已斷電，并與其它帶電設備斷開。
7、 試驗時機殼必須可靠接地。
8、 試驗時不允許不相干的物品堆放在設備面板上和周圍。
9、 更換保險管和配件時，請使用與本儀器相同的型號（詳見技術指標）
10、 本儀器注意防潮、防油污。
11、 選擇電流時要參考技術指標欄內量程，超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態，此時應按復位鍵讓儀器復位，重新選擇較小的電流檔位。
八、售后服務
