高壓試驗設備直流高壓發生器
發布日期：2020-06-15 點擊：25231次
高壓試驗設備直流高壓發生器結構緊湊、體積小、攜帶方便;具有紋波系數小、電壓輸出穩定可靠、無噪音、可靠性好;具有過壓、過流、零壓?jiǎn)?dòng)和故障保護功能，電壓保護值可整定，顯示直觀;電壓、電流采用數碼顯示，且通電源就有讀數，方便監視輸出狀態;直流高壓發生器具有0.75倍電壓換算，方便測試氧化鋅避雷器。智能輸出及電壓、電流測量電纜快速聯接多芯插座:用于機箱與倍壓部分的聯接。聯接時只需將電纜插頭上的白點對準插座上的白點順時針方向轉動到位即可。拆卸時只需逆時針轉動電纜插頭即可。注意:安裝、拆卸插頭時,請握緊插頭的金屬圓環處旋轉。嚴禁手握電纜線旋轉及拉撥電纜線旋轉,以免造成插頭與電纜線之間斷線。
直流高壓發生器采用故障取樣專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主回路。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，直流高壓發生器通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。高壓試驗設備直流高壓發生器

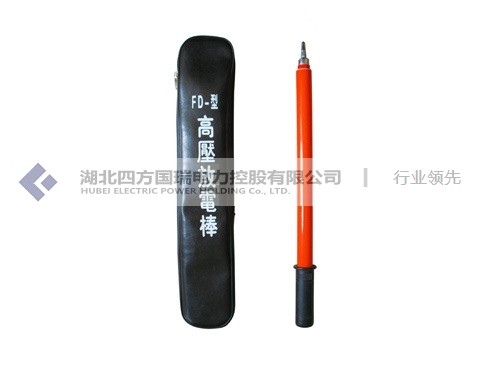

在打開直流高壓發生器上的電源前要肯定高壓發生器接的是220V交流電源，仔細的檢查接線是否正確，同時也要檢查高壓放電桿的接線是否可靠。在直流高壓發生器的升降壓過程要保持緩升緩降，平穩升壓是延長直流高壓發生器的使用壽命主要的要點之一。還有盡量避免過量程使用儀器。在每次試驗結束后先把電位器回到零位，然后切斷電源在進行對被試品的放電，放電過程分為兩步，對大電容試品的放電應用ZS專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電，后直接接上地線放電。當直流高壓發生器在200kV及以上時，盡管試驗人員穿絕緣鞋，且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，直流高壓發生器一般不會對人體造成傷害。
高壓試驗變壓器是一種用于識別電氣設備介電強度的嚴格，有效且相對簡單的方法。 它可以集中檢測那些危險的缺陷，對于判斷電力設備是否可以繼續參與運行具有決定性的作用。 這是確保設備絕緣水平，避免絕緣事故的重要手段。 該設備是根據國家新電力行業標準設計的先進壓力測試設備。用于在規定電壓下測試各種電氣產品，電氣組件，絕緣材料等的絕緣強度，以評估產品的絕緣性。 水平，發現測試物品的絕緣缺陷，測量過電壓的能力。
高壓試驗變壓器主要用于產生工頻高壓，對測試對象的絕緣施加高壓，并對其絕緣進行測試，以檢查被測電氣設備在長電壓下是否能正常工作，以及是否瞬時 過電壓會穿透測試對象的絕緣層，會引起諸如漏電等事故。
高壓試驗變壓器是單相變壓器，結組編號為II。 單個高壓試驗變壓器的工作過程通過電源控制箱(級)連接到交流220V(380V在10KVA以上)的電源控制箱(工作臺)和自調諧調節器(在5KVA以上的外部電壓調節器)上 )將200V(400V以上的10KVA)的電壓調節到高壓試驗變壓器的初級繞組。根據電磁感應原理，可以在高壓試驗變壓器的高壓繞組中獲得測試所需的高壓。
高壓試驗變壓器是電力設備測試和預防性測試的必要測試設備。 隨著中國電力工業的發展，對高壓試驗變壓器的電壓等級要求越來越高，傳統的油浸式測試變壓器在體積，重量和性能方面越來越無法滿足現場工作。高壓試驗設備直流高壓發生器
