三級承試設備SFBZC-3S三回路直流電阻快速測試儀說明書
發布日期：2020-05-27 點擊：1447次

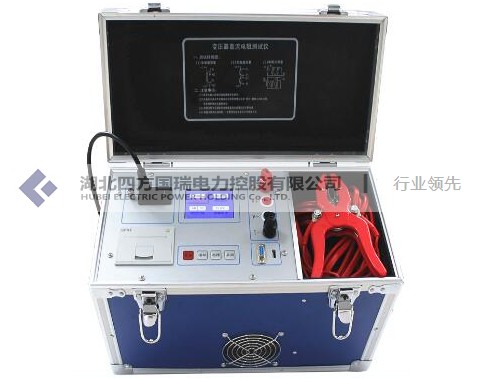

三級承試設備SFBZC-3S三回路直流電阻快速測試儀說明書
一、高壓發生設備
SFZGF-200kV/3mA直流高壓發生器
SFZGF-120kV/2mA直流高壓發生器
SFYDJ-10kVA/100kV工頻耐壓試驗裝置
SFYDJ-5kVA/50kV工頻耐壓試驗裝置
SFBP-500kVA/200kV變頻串聯諧振試驗成套裝置
SFSBF-15kVA感應耐壓試驗裝置
二、電氣測量儀器
SFJS-6000D高壓介質損耗測試裝置
SFHL-100A回路電阻測試儀
SFFA-103互感器伏安特性測試儀
SFDW-5A接地電阻測試儀
SFRG-3000電容電感測試儀
SFDT-10A接地導通測試儀
SFBZC-3S(20A)變壓器直流電阻測試儀(三相同測)
SFBC-VI變壓器變比測試儀
SFBX-III變壓器繞組變形測試儀
SFKC-4000有載分接開關測試儀
SFGK-9B斷路器特性測試儀
SFBD-3000氧化鋅避雷器阻性電流測試儀
SFJB-730三相繼電保護測試儀
SFFZ-V雷擊計數器校驗儀
SFDMH-5000V絕緣電阻測試儀
三 、油、氣試驗儀器
SF6XP-1A檢漏儀
SFLD-2000氣體微水測試儀
SF2500V兆歐表
SF500V兆歐表
SFMG-2000E數字式雙鉗相位伏安表
一、產品概述
變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。
二、功能特點
l 對星型接法有中性點引出的繞組測試時，儀器可以采取三相同時測量的方式測試A0、B0、C0相的直流電阻，大大節省測試時間；
l 顯示、打印變壓器的高中低壓繞組的全部測試數據，并自動計算出三相不平衡率；
l 具有完善的反電勢保護功能；
l 具有自動放電和放電指示功能，減少誤操作，保證設備及人員安全；
l 儀器可以永久存儲測試數據500組，還可以使用優盤存儲數據；
l 儀器采用5.7寸超大液晶顯示，可隨時打印測試結果；
l 儀器具有適用溫度寬，精度高，防震，抗干擾，攜帶方便等特點。
三、技術參數
輸出電流 三相測試：2*10A、2*5A、2*2A
單相測試：20A、10A、2A
測試范圍 2*10A：500μΩ～500mΩ
2*5A： 1mΩ～1Ω
2*2A： 2.5mΩ～2.5Ω
20A： 250μΩ～1Ω
10A： 500μΩ～2Ω
2A： 2.5mΩ～10Ω
分 辨 率 0.1μΩ
測量精度 ±(0.2%讀數+2字)
外形尺寸 420mm×250mm×340mm
儀器重量 15kg
四、使用條件
環境溫度 -10℃～50℃
環境濕度 ≤85%RH
工作電源 AC220V±10%
電源頻率 50±1Hz
