工頻耐壓試驗裝置AC：5kVA/50kV規格
發布日期：2017-12-15 點擊：3222次
SFYDJ-5KVA/50KV交流耐壓試驗裝置規格
一、 概述
高壓試驗變壓器(油)是根據DL/T848.2-2004行業標準而設計生產的。全套裝置由輕型高壓試驗變壓器，其中控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。
二、 產品結構

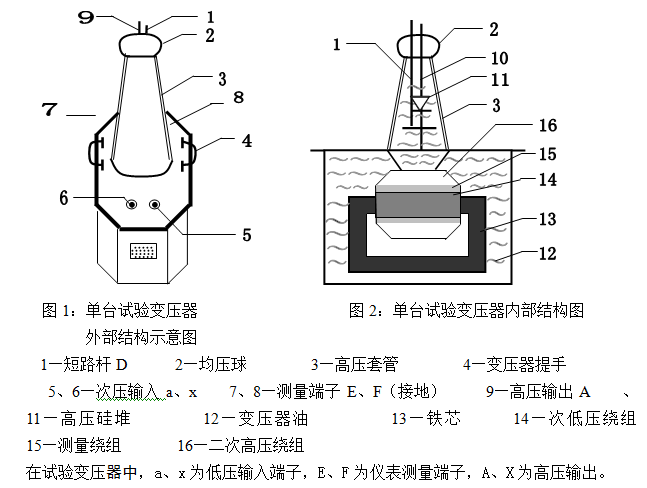

高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。
三、技術參數
試驗變壓器
額定容量：5kVA
輸入電壓：250V， 輸入電流：20A
輸出電壓：AC50kV 輸出電流：100mA
阻抗電壓：<10% 空載電流：<8%
變比：250 測量變比：500 聯接組別；I,I0
操作箱
額定容量：5kVA
輸入電壓：220V， 輸入電流：25A
輸出電壓：0-250V 輸出電流：25A
測量精度：1.5級
工作原理
高壓試驗變壓器由高壓試驗變壓器和控制箱組成，其中控制箱是集調壓器、測量、控制、保護及信號等部分組成的一體化裝置。高壓試驗變壓器采用單框芯式鐵芯，初級繞組繞在鐵芯上，測量繞組和高壓繞組采用絕緣筒繞制并套在初級繞組外，系同軸布置結構。通過調節控制箱內的調壓器輸出電壓，接入高壓試驗變壓器的初級繞組，根據電磁感應原理，可獲得需要的高壓電壓。
G—球間隙 CX—被試品
注：高壓尾必須可靠接地
工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100~300mA時，可取0.5~1Ω/V(試驗電壓)；高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。
球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110%~120%)，球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。
在工頻耐壓試驗中，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變
壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓(見圖6)。
工頻耐壓試驗操作注意事項
(1) 試驗人員應做好分工，明確相互間聯系方法。并有專門人監護現場安全及觀察試品狀態。
(2) 被試品應先清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。
(3) 對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。
(4) 升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位時突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。
(5) 當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1/3試驗電壓以下時，才能拉開電源。
(6) 在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，切斷電源。停止試驗并查明原因：①電壓表指針擺動很大；②發現絕緣燒焦或冒煙；③被試品內有不正常的聲音。
(7) 耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。
五、注意事項
1、 按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓器高壓繞組的X端(高壓尾)以及測量繞組的F端必須可靠接地。
2、 接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。
3、 從零開始均勻旋轉調壓器手輪升壓。升壓方法有：快速升壓法，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75%后，在以每秒2%額定試驗電壓的速度升到您所需的額定電壓，并密切注意測量儀表的指示以及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。
4、 試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。
5、 本產品不得超過額定參數使用。除試驗必須外，決不允許全電壓通電或斷電。
6、 使用本產品做高壓試驗時，出熟悉本說明書外，還必須嚴格執行國家有關標準和操作規程。可參照GB311-83《高壓輸變設備的絕緣配合，高壓試驗技術》；《電氣設備預防性試驗規程》等。
六、控制箱使用說明
本系列控制箱是根據高壓試驗變壓器獨特的使用范圍而設計生產的，其功能有：
6.1 工作原理：

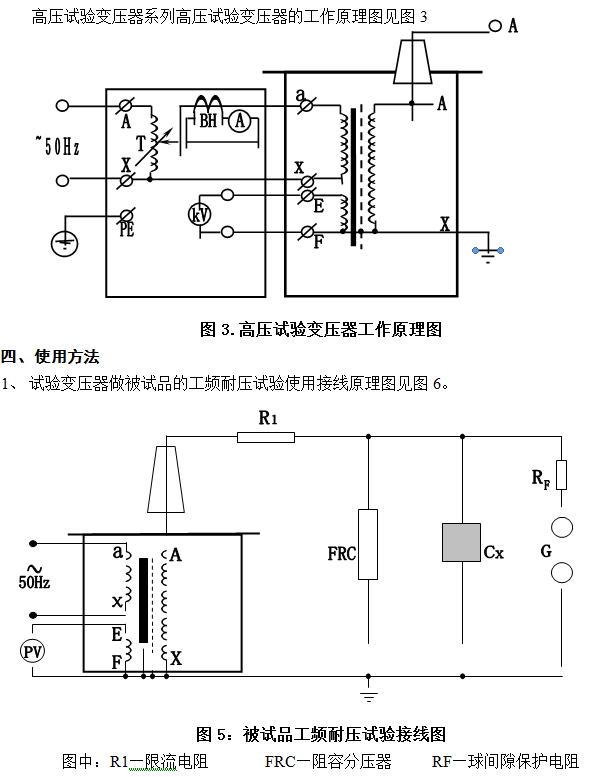

本系列控制箱是由接觸式調壓器及其控制、保護、測量、信號電路組成。它是通過接入220V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），以獲得所需要的試驗高壓電壓值。其工作原理見圖3：
6.2 技術參數、規格及選用配套
該控制箱（臺）的容量是與調壓器是與調壓器的容量而標稱，如果和試驗變壓器（短時30min以內工作制）配套工作，可根據中華人民共和國電力行業標準“DL474.4-92”之規定：P0=0.75P選配。式中P0—試驗變壓器容量；P—調壓器容量。如用于電器專業工廠產品作批量試驗，調壓器容量應等于試驗變壓器容量，即：P0=P。

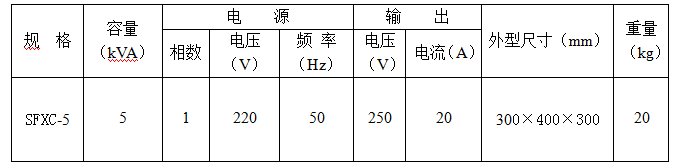

控制箱（臺）的型號及技術參數如表1
6.3操作指南
在操作之前應根據不同被試品的容量、電壓等級，先計算好最大工作電流，并調整電流保護器。其試驗接線應參考本說明書中圖1或試驗變壓器中相關的連接示意圖，接地端應良好接地。
6.3.1連接電源（箱式為插座式電源，臺式為接線柱式電源），并將調壓器手柄旋至零位處，零位開關閉合；
6.3.2按下啟動按鈕（紅色），接觸器吸合，調壓器受電，同時工作指示燈（紅燈）亮；
6.3.3順時針緩慢均勻地旋轉調壓器手柄，并密切注視儀表讀數，當升到所需高壓電壓值時，應停止旋轉手炳，并及時按下計時按鈕（紅色），此時，數顯時間繼電器順計時顯示時間（計時單位為“s”，秒），當?shù)竭_(dá)設定的時間，控制箱（臺）內發出聲光報警，及時將調壓器手柄反方向旋轉，直至調壓器回零為止，解除計時按鈕；
6.3.4按下停止按鈕（綠色）；
6.3.4在升壓或耐壓試驗過程中，如出現短路、閃絡、擊穿等過電流時，電流繼電器保護跳閘，調壓器自動斷電，表示被試品不合格，此時應將調壓器回零，切斷電源，檢查被試品。
6.4使用與維護
6.4.1開箱驗收時，應檢查主控回路接線是否松動，調壓器電刷是否接觸良好；
6.4.2長期不用時，使用前應用500V兆歐表測量絕緣電阻，其阻值不低于0.5MΩ；
6.4.3電源電壓應符合箱（臺）銘牌上的輸入電壓值；
6.4.4本箱（臺）設有過電流保護，出廠已調整為額定電流的80%。用于小負載時，應根據被試品的額定容量電流重新設定；
6.4.5使用完畢后，應關好箱（臺）門蓋，以保持箱（臺）內部清潔。
6.5使用條件
6.5.1環境溫度：0—40℃；
6.5.2海拔高度：＜1000m；
6.5.3相對濕度：＜85%；
6.5.4工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。
