串聯諧振原理分析
發布日期：2023-02-18 點擊：3211次
湖北四方國瑞電力控股有限公司研發生產的串聯諧振可以幫助眾多電力工作者更加方便的進行各類電力測試。
根據串聯諧振原理和勵磁變壓器的輸出特性，對串聯諧振電路進行了勵磁。通過調節變頻器控制器的輸出頻率，使電路中的電感L和測試對象C發生共振。共振電壓是加到測試對象上的電壓。

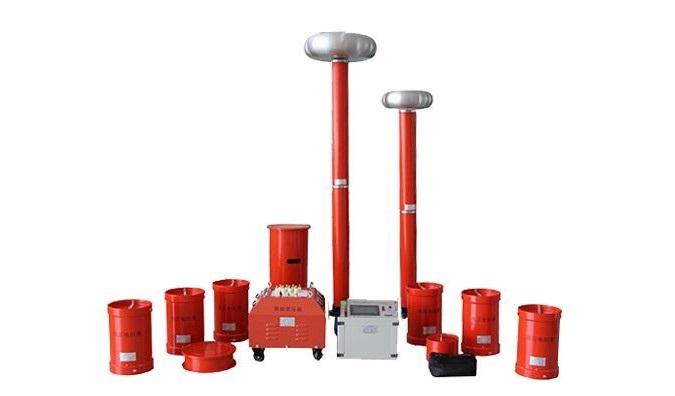

變頻串聯諧振試驗成套裝置的試驗對象
變頻串聯諧振試驗成套裝置是現場檢測交聯電纜敷設和附件安裝質量的最有效方法，能滿足現場10kv-500kv高壓交聯電纜串并聯電抗器交流耐壓的要求。
在具有電阻器R、電感器L和電容器C元件的AC電路中，跨越電路的電壓通常不同于當前相位，如果調整電路元件的參數（L或C）或電源頻率，可以使它們同相，整個電路呈現純電阻，當電路達到這個狀態時，它被稱為諧振。在諧振狀態下，電路的總阻抗達到極值或近似達到極值，充分利用科學和應用技術中的共振特性，防止其危害，根據電路連接方式的不同，串聯諧振和并聯諧振有兩種。在由電阻、電感和電容組成的串聯電路中，當電容XC等于電感XL，即XC=XL中電壓U和電流I的相位時，電路是相同的，電路表現為純電阻，這種現象稱為串聯諧振(又稱電壓諧振)，當電路發生串聯諧振時，電路的阻抗Z＝R2+XC-XL2= R，電路的總阻抗最小，電流將達到最大值。
