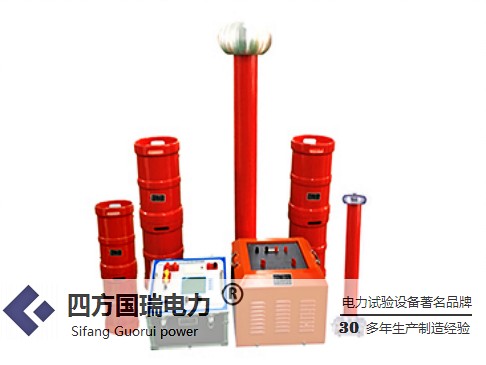

四方國瑞電力旗下的串聯諧振可以幫助眾多電力工作者更加方便的進行各類電力測試。
變頻串聯諧振耐壓裝置的工作原理及不同測試項目的測試原理和注意事項：
串聯諧振電路等效電路如下：
U：勵磁變壓器勵磁繞組的輸出電壓串聯和并聯。變頻電源控制可以從0連續變化到Umax（Umax是勵磁變壓器的高壓繞組串聯后的額定輸出電壓），并且頻率從30Hz連續變化到300Hz。
R：是串聯諧振電路的等效電阻，包括相當于高壓側的勵磁變壓器的內阻。、高壓電抗器的高內阻、樣品的內阻和測試電暈損耗的等效電阻。
L：是串聯電路的等效電感，即勵磁變壓器相當于高側漏感、諧振電抗器電感。在實際測試中，與諧振電抗器的諧振相比，勵磁變壓器的漏電感相對較小，可以忽略不計。因此，在粗略計算中，可以認為電抗器的電感是諧振電路的等效電感。在實際測試中，反應器可具有多個系列和平行線。此時的回路電感是串聯和并聯連接的多個電抗器的電感。在計算電抗器的串并聯電感時，可以忽略內部電阻并根據純電感串并聯連接計算。
C：是串聯 - 并聯諧振電路的負載電容和分壓器電容之和。由于分壓器的電容很小，粗略計算時可以忽略不計。當負載電容可以與它進行比較時，它應該參與計算。
電源由變頻電源供電。在通過激勵變壓器提升初始電壓之后，將高電壓施加到電抗器L和測試產品CX。通過改變變頻電源的輸出頻率，循環在字符串中。
共振狀態;保持頻率恒定，調節變頻電源的輸出電壓，使樣品上的電壓達到
達到理想的價值。環路的諧振頻率取決于測試對象的電容CX和電感L，以及諧振頻率f = 1 /（2π√LC）。
兩個、變頻串聯諧振耐壓器件通用測試
電纜測試和注意事項
隨著交聯乙烯電纜的廣泛應用，其長度和容量都在增加。由于這種電纜的測試能力很大，使用傳統的測試設備無法滿足切換測試和預防性測試能力的要求。該系列諧波測試裝置可以滿足電纜測試和預防性測試的測試要求，測試能力較小。
電纜測試筆記：
1、已安裝處理測試電纜，以滿足調試狀態的要求。
2、測試相芯線連接高壓源，測試相位屏蔽層、非相測試芯線和非相位測試屏蔽層應接地，確認后開始測試。
3、電纜屏蔽過電壓保護器短路，相應的端部電纜金屬屏蔽或金屬套管暫時接地。
4、如果電纜頭直接連接到GIS，則GIS應符合運行條件，并且應斷開GIS內部的、避雷器。
5、如果電纜頭安裝在塔上，則電纜屏蔽層和非試驗相連接到地面。接地線不能用桿塔代替。必須通過專門配備的接地線連接到變頻諧振系統。
變頻器串聯諧振耐壓全套GIS測試注：
1、測試，測試連接到高壓電源，高壓引線需要使用特殊的非光環引線，非測試連接用GIS機箱接地。
2、試驗必須確保每個腔室中的SF6氣體處于額定壓力，并且在充氣4小時后氣體含量在可接受的范圍內。 GIS處于運行狀態，可在確認后進行測試。
3、在測試加壓前，確保GIS中的變壓器被移除（如果GIS制造商同意，變壓器可以加壓在一起，但測試諧振頻率必須大于100Hz）、 CT二次短路，避雷器連接應斷開。
4、測試電壓加在輸出外殼中，外殼芯連接到高壓電源，外殼金屬法蘭連接到系統地線。
5、在測試過程中，必須在、測試系統和測試系統組件之間的GIS外殼之間使用專用接地線。接地棒不應用于替換測試系統和GIS外殼之間的接地連接。
6、請注意，測試系統和現場網格之間存在一點連接。接地點必須位于分壓器和測試件之間的線上。
變壓器外部測試原理及注意事項
外部測試是測試變壓器主絕緣的基本測試。測試頻率不低于額定頻率的80％。
變壓器外部測試筆記：
1、測試?yán)@組、非測試?yán)@組短路，非測試?yán)@組短路并接地。原則上，測試樣品不得具有潛在的懸浮液。
2、在測試過程中，逆變器諧振系統與被測變壓器外殼之間的連接基于我公司提供的特殊接地線。
變壓器感應耐壓試驗原理及注意事項
變壓器感應耐壓試驗是同時測試變壓器主絕緣和縱向絕緣的基本試驗。測試電壓通常是額定電壓的兩倍。為避免磁芯飽和，測試頻率應超過額定頻率的兩倍。通常，測試頻率在100-400Hz之間。經驗表明，測試頻率為150-200 Hz。
變壓器感應耐壓試驗注：
1、電源電壓從低壓繞組施加，高壓繞組的中性點未接地，非測試相繞組短路接地。2、如果變壓器具有中壓繞組、平衡繞組，請注意這些繞組電位不得暫停。
3、測試補償電容位于低壓側，分壓器位于高壓側。
4、測試系統使用提供的專用接地線連接到被測變壓器。
串聯諧振發電機工頻耐壓試驗及注意事項
根據國家和地方電力部門的規定，發電機的制造在、。安裝、大修、應使用交流耐壓測試進行操作和預防性測試。測試電壓、的波形與工作電壓、的波形相同。測試電壓一般為0.75（2Un + 3000）或1.5Un，頻率為工頻。該測試通常配備合適的補償電容，以滿足發電機的交流耐壓要求。
