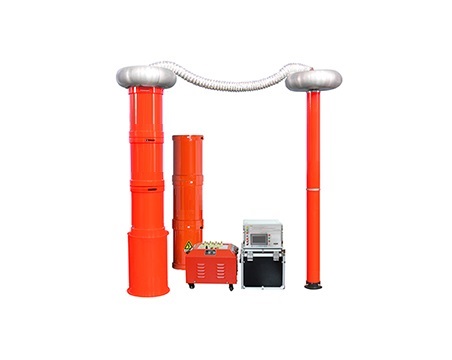

四方國瑞電力旗下的串聯諧振可以幫助眾多電力工作者更加方便的進行各類電力測試。
在電阻、電容、電感串聯電路中，出現功率、電壓、電流和相位的現象，稱為串聯諧振，其特點是：純電阻電路，功率、電壓和電流同相，電抗X等于零，阻抗Z為等于電阻R，電路的最小阻抗，電流，最大的電感和電容可能會產生比電源電壓大很多倍的高電壓，所以串聯諧振也稱電壓諧振。
諧振電壓與原電壓疊加，并聯諧振：并聯電路中的電阻、電容、電感，電路中的電壓與總電流同相的現象，簡稱并聯諧振，其特點是：并聯諧振是一種全補償，功率無需提供無功功率，只提供電阻需要的有功功率，諧振，使電路的總電流最小化，而一個支路電流往往大于電路中的總電流，因此，并聯諧振也稱為電流共振。
串聯諧振和并聯諧振的特點和區別：
負載諧振方式可分為并聯逆變器和串聯逆變器兩種。串聯逆變器和并聯逆變器的主要技術特點和區別如下：
串聯逆變器和并聯逆變器的區別在于它們使用的振蕩電路不同，前者與L、R、C串聯，后者與L、R、C并聯。
(1)串聯逆變器的負載電路對電源的阻抗較低，要求由電壓源供電。因此，整流濾波后的直流電源端必須接大濾波電容。逆變器發生故障時，浪涌電流大，保護困難。
并聯逆變器的負載電路對電源呈現高阻抗。它需要由電流源供電。但在逆變器故障的情況下，電流受到高電抗的限制，影響小，易于保護。
(2)串聯逆變器輸入電壓恒定，輸出電壓為矩形波，輸出電流近似正弦波，變流器在晶閘管電流歸零后，因此電流始終超前電壓一個φ角。
并聯逆變器的輸入電流恒定，輸出電壓近似為正弦波，輸出電流為矩形波，變換器在諧振電容電壓過零之前，負載電流總是在電壓前一個φ角。也就是說，兩者都在容性負載下工作。
(3)串聯逆變器為恒壓源電源，為避免逆變器上下橋臂晶閘管同時導通，造成電源、變流器短路，必須保證先關閉，然后打開。也就是說，所有晶閘管（其他電力電子設備）都應關閉一段時間。雜散電感，即電感從直流端到器件引線產生的感應電勢，可能會損壞器件，因此需要選擇合適的器件浪涌電壓吸收電路。另外，為了保證負載電流的連續性，并且在晶閘管關斷時晶閘管不受換流電容上的高壓影響，晶閘管的兩端必須有一個反并聯的快速二極管。
并聯逆變器是恒流源電源，為了避免濾波電抗Ld產生大的感應電勢，電流必須是連續的。也就是說，要保證逆變器上下橋臂上的晶閘管在變流過程中先開后關，即在變流期間所有晶閘管都處于導通狀態。此時雖然逆變橋臂是直通的，由于Ld足夠大，不會造成直流電源短路，但是換相時間過長會降低系統效率，所以需要縮短t-gamma ，即降低Lk的值。
(4)串聯逆變器的工作頻率必須低于負載電路的固有振蕩頻率，即要保證一個合適的t時間，否則會因上下直接連接而導致變流器失效逆變器的橋臂。
并聯逆變器的工作頻率必須略高于負載電路的自然振蕩頻率，以保證有合適的反向電壓時間t，否則會導致晶閘管變換器的故障。但是，如果太高，在變流過程中晶閘管的反向電壓就會太高，這是不允許的。
(5)串聯逆變器的功率調節方式有兩種：改變直流電源電壓Ud或改變晶閘管觸發頻率，即改變負載功率因數cos phi。
并聯逆變器的功率調節方式只能改變直流電源電壓Ud。改變 cos phi 也可以提高逆變器的輸出電壓和功率，但允許的調節范圍很小。
(6)在串聯逆變器的變流器中，晶閘管自然關斷。關斷前，電流已逐漸降至零，故關斷時間短，損耗小。在換向期間，晶閘管關斷時間較長 (t+t -)。
在并聯逆變換流器中，晶閘管在全電流運行時被強制關斷。電流強制降為零后，需要一段反向電壓時間，因此關斷時間較長。相比之下，串聯逆變器更適用于工作頻率較高的感應加熱裝置。
(7)串聯逆變器的晶閘管需要承受較低的電壓。使用380V電網供電時，應采用1200V的晶閘管。但是，負載電路的所有電流，包括有功和無功功率分量，都應流過晶閘管。逆變晶閘管丟失脈沖，只會使振蕩停止，不會引起逆變顛覆。
并聯逆變器的晶閘管需要承受高電壓，其值隨功率因數角的增大而迅速增大。然而，負載本身形成一個振蕩電流回路。只有有功電流流過逆變晶閘管，當逆變晶閘管偶爾失去觸發脈沖時，仍能維持振蕩，工作相對穩定。
(8)串聯逆變器可自勵或自勵。可以通過改變逆變器觸發脈沖頻率來調節輸出功率。并聯逆變器只能工作在自激狀態。
(9)在串聯逆變器中，晶閘管的觸發脈沖不對稱，不會引入直流分量電流影響正常工作；但在并聯逆變器中，逆變晶閘管的觸發脈沖不對稱，會引入直流分量電流而引起故障。
(10)系列變頻器啟動方便，適合頻繁啟動的工作場合；并聯逆變器需要額外的啟動電路，啟動困難。
(11)由于串聯逆變器中的晶閘管承受矩形波電壓，du/dt值較大，吸收電路起關鍵作用，而di/dt要求較低。
在并聯逆變器中，流過逆變晶閘管的電流為矩形波，因此需要較大的di/dt，而需要較低的du/dt。
(12)當串聯逆變器的感應加熱線圈與逆變電源(包括通道電容)距離較遠時，對輸出功率的影響較小。如果使用同軸電纜或回旋線盡可能靠近鋪設（最好絞在一起），幾乎沒有效果。對于并聯逆變器，感應加熱線圈應盡可能靠近電源（特別是通道電容），否則功率輸出和效率會大大降低。
(13)串聯逆變器的感應線圈上的電壓和槽電容上的電壓都是逆變器輸出電壓的Q倍，流過感應線圈的電流等于逆變器的輸出電流。
并聯逆變器的感應線圈和槽電容上的電壓等于逆變器的輸出電壓，流過它們的電流是逆變器輸出電流的Q倍。
綜上所述，并聯逆變器和串聯逆變器（一般稱為并聯或串聯逆變電源）各有技術特點和應用領域。從工業加熱應用來看，并聯逆變器廣泛應用于冶煉、保溫、透熱、感應加熱等領域，功率從幾千瓦到幾萬千瓦不等。串聯逆變器廣泛應用于冶煉-一拖二爐的保溫和Q值高、頻率高的感應加熱場合，其功率范圍從幾千瓦到幾千千瓦。目前，我國工業上90%以上的變頻電源為并聯變頻電源。
