承試三級設備變頻串聯諧振試驗成套裝置多少錢
發布日期：2020-10-20 點擊：3500次
知道設備的功能，不同的設備，具體的功能會有差別，我們想要真正的把承試五級設備做得很好，這時 候就應該了解設備的功能，同一種設備，市面上有多種不同的型號，但對于型號進行選擇的時候，大家會做 好承試一級設備，做好這個方面的方案，你對于型號的選擇會有進一步的認識，對于今后的購買來說同樣會 有幫助。 正確的了解型號，在制定承試一級設備的過程中，我們要對設備的型號有正確的了解，知道市面上的各 種型號都有哪些，大家在做的過程中，能夠從多個不同的角度，綜合的去關注到更多，然后才可以做出很好 的選擇，所以希望你能夠把這些工作做得很好，這一點對于大家來說都很重要，有針對性的去關注到了一些 具體的東西，對于整個設備的功能都有了更多的考量，然后才可以更好的去完成相應的工作，所以大家在做 的過程中，要認識更多。 在網絡上可以對其有一定的了解，首先要關注辦理的資質他的等級，然后在網站當中注冊相應的信息。 一般來說很多網站當中在辦理資質設備的時候有不同的服務流程以及項目。比如說房屋建設，市政工程，機 電工程，水利工程等等。在找到了機電工程之后需要有專門的咨詢詳情。比如說它到底是屬于地基工程，環 保工程還是其他的工程。在資質設計的過程當中也有不同流程，對于這些方面要有一個清楚的認識。 一般在網絡上去辦理資質的過程當中通常首先是電話預約，然后要整理指定的資料，比如說要完善申報 素材提交辦理，這樣就可以快速的領取的，所以找到專業的平臺服務往往會更好，在辦理一級承試自己設備 時，需要找到一家靠譜的平臺，可以幫助客戶快速的拿到指定證件。 同時還有1對1的顧客顧問服務業余疑問，能夠及時的去解決，通過這些方面能夠更好的去了解他，在 處理問題效率上面哪一家平臺他做的好，如果客戶滿意的話，那么解決問題的效率肯定是比較高的，因此當 自己想要去辦理一級承試資質設備時，一定要去滿足相應的條件，這樣才能夠讓顧客更加放心，整套設備也 不會出現更多的問題，當然設備的生產取決于商家對產品的要求質量如何。
承試三級配置表
|
序號 |
機具設備名稱 |
單位 |
數量 |
規格 |
規格型號 |
|
一 |
高壓發生設備 |
||||
|
1 |
直流高壓發生器 |
套 |
1 |
DC：200kV/3mA |
SFZGF-200kV/3mA |
|
套 |
1 |
DC：120kV/2mA |
SFZGF-120kV/2mA |
||
|
2 |
工頻耐壓試驗裝置 |
套 |
1 |
AC：10kVA/100kV |
SFYDJ-10kVA/100kV |
|
套 |
1 |
AC：5kVA/50kV |
SFYDJ-5kVA/50kV |
||
|
3 |
變頻串聯諧振試驗成套裝置 |
套 |
1 |
500kVA/000kV/2.5A |
SFBP-500kVA/200kV |
|
4 |
感應耐壓試驗裝置 |
套 |
1 |
5kVA/360V |
SFSBF-15kVA |
|
二 |
電氣測量儀器 |
||||
|
1 |
高壓介質損耗測試儀 |
臺 |
2 |
1、介質測量精度為1% |
SFJS-6000D |
|
2 |
回路電阻測試儀 |
臺 |
2 |
DC：≥100A |
SFHL-100A |
|
3 |
互感器伏安特性測試儀 |
臺 |
1 |
1100V/5A |
SFFA-103 |
|
4 |
接地電阻測試儀 |
臺 |
1 |
異頻法 |
SFDW-5A |
|
5 |
電容電感測試儀 |
臺 |
1 |
SFRG-3000 |
|
|
6 |
接地導通測試儀 |
臺 |
1 |
DC:1A |
SFDT-10A |
|
7 |
變壓器直流電阻測試儀 |
臺 |
2 |
DC：≥20A |
SFBZC-3S(20A) |
|
8 |
變壓器變比測試儀 |
臺 |
1 |
數字式0.5級 |
SFBC-VI |
|
9 |
變壓器繞組變形測試儀 |
臺 |
1 |
頻響法 |
SFBX-III |
|
10 |
有載分接開關測試儀 |
臺 |
1 |
I1A |
SFKC-4000 |
|
11 |
斷路器特性測試儀 |
臺 |
2 |
SFGK-9B |
|
|
12 |
氧化鋅避雷器阻性電流測試儀 |
臺 |
1 |
SFBD-3000 |
|
|
13 |
三相繼電保護測試儀 |
臺 |
2 |
三相電壓電流各2組 |
SFJB-730 |
|
14 |
雷擊計數器校驗儀 |
只 |
1 |
SFFZ-V |
|
|
15 |
絕緣電阻測試儀 |
臺 |
2 |
DC：0～5000V 200G(Ω) |
SFDMH-5000V |
|
三 |
油、氣試驗儀器 |
||||
|
1 |
SF6檢漏儀 |
臺 |
1 |
靈敏度1ppmv |
SF6XP-1A |
|
2 |
SF6氣體微水測試儀 |
臺 |
1 |
SFLD-2000 |
|
|
四 |
常用儀器儀表 |
||||
|
1 |
兆歐表 |
只 |
1 |
DC：2500V |
SF2500V |
|
2 |
兆歐表 |
只 |
1 |
DC：500V |
SF500V |
|
3 |
數字式雙鉗相位伏安表 |
只 |
1 |
測量電流1mA～5A |
SFMG-2000E |

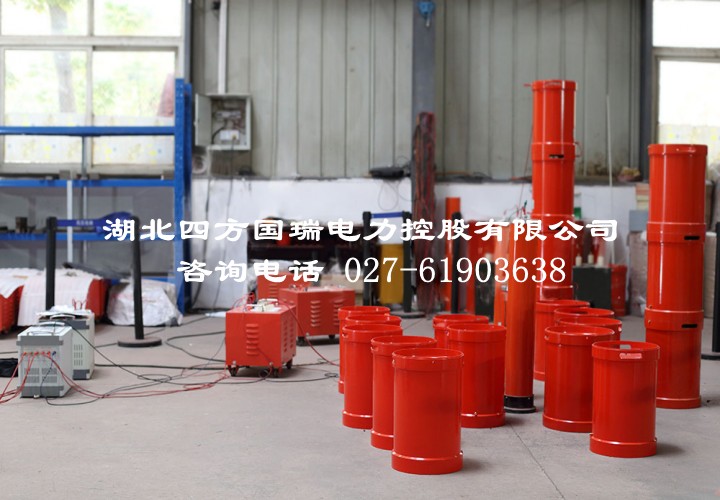

承試三級設備-SFBP-500kVA200kV變頻串聯諧振試驗成套裝置技術方案
一、適用范圍
1. 110kV/300mm2的電纜，長度0.6km，電容量≤0.11uF試驗頻率為30-300Hz,試驗電壓128kV。
2. 35kV/300mm2的電纜，長度2.5km，電容量≤0.48uF試驗頻率為30-300Hz,試驗電壓52kV。
3. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過200kV。
4．110kV/100000KVA及以下電壓等級變壓器交流耐壓試驗，電容量≤0.02μF，試驗電壓不超過160kV.
5.35kV及以開關，電容量≤0.003uF，試驗頻率為30-300Hz，試驗電壓不超過108kV。
6. 10kV/300mm2電纜5000m，電容量≤1.8μF，試驗頻率為30-300Hz,試驗電壓17.4kV。（滿足6kV被試品對象要求）
二、系統主要性能及參數
1、電源電壓： 380V±10%、50Hz；
2、額定容量： 500KVA；
3、輸出電壓： 200KV.
4、輸出電流： 2.5A
5、輸出電壓波形: 正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
8、輸出頻率范圍: 30～300Hz ；
9、品質因數: ≥30
10、系統噪聲: ≤60db
11、系統測量精度: 1.0級
12、頻率分辨率: 0.01Hz
13、頻率不穩定度: ≤0.05%
14、環境溫度： -25℃～ +55℃
相對濕度: ≤90%
海拔高度: ≤2000m
15、具備手動試驗/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18 具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、設備制造遵循的國家標準和行業標準
GB7328-87 << 變壓器和電抗器的聲級測量>>
GB1094 <<電力變壓器>>
GB/T16927.1-2-1997 <<高電壓試驗技術>>
ZBK41006-89 <<試驗變壓器>>
GB4208 <<外殼防護等級>>
GB2900 <<電工名詞術語>>
GB5273 <<變壓器、高壓電器和套管的端子>>
GB191 <<包裝儲運標志>>
GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88 <<電抗器>>
IEC358(1990) <<耦合電容器和電容分壓器>>
IEC1000 <<電磁兼容性>>
GB4793-1984 電子測量儀器安全要求
四、系統配置及具體參數
1、變頻控制電源25KW 1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量: 25KW
c) 工作電源: 交流220V/380V、50Hz 。
d) 輸出電壓: 0～500V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流: 50A
g) 輸出波形:正弦波, 波形畸變率:≤0.5%
h) 頻率調節范圍: 30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保 護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動試驗2種模式。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
O) 重 量：25Kg
2、 勵磁變壓器25KVA 1臺
a) 額定容量: 40KVA
b) 輸入電壓: 500V
c) 輸出電壓： 3KV；4.5KV, 6KV
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
h) 重 量： 80Kg ;
3、高壓電抗器 DK-83.5/33.5 6臺
a) 額定容量： 83.5KVA
b) 額定電壓： 33.5KV
c) 額定電流： 2.5A
e) 品質因素： Q≥30
f) 結 構： 干式；
g) 重 量： 75Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器 TRF-200/0.001 1臺
a) 額定電壓： 200KV
b) 工作頻率： 30～300Hz
c) 分 壓 比： 1000：1
d) 分壓比誤差： ≤1%,
e) 測量精度： 交流有效值1.0級
f) 介質損耗： tgδ≤0.5% ;
g) 重 量： 30Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
五、供貨清單一覽表
|
序號 |
設備名稱 |
型號規格 |
單位 |
數量 |
備 注 |
|
1 |
變頻電源 |
25KW |
臺 |
1 |
|
|
2 |
勵磁變壓器 |
25KVA |
臺 |
1 |
|
|
3 |
高壓電抗器 |
83.5/33.5(33.5KV/2.5A) |
臺 |
6 |
|
|
4 |
電容分壓器 |
TRF-200/0.001 (200KV) |
臺 |
1 |
|
|
5 |
附件箱 |
含測試線一套 |
套 |
1 |
|
六、出廠檢驗
本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
2）變比測量
3）空載電流及空載損耗
4）短路阻抗和負載損耗
5）絕緣電阻測試
6）溫升試驗：額定容量下運行60min,溫升不大于65K
3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
4、成套裝置試驗
（1） 耐壓試驗：1.1額定電壓下，耐壓1min；
（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；
