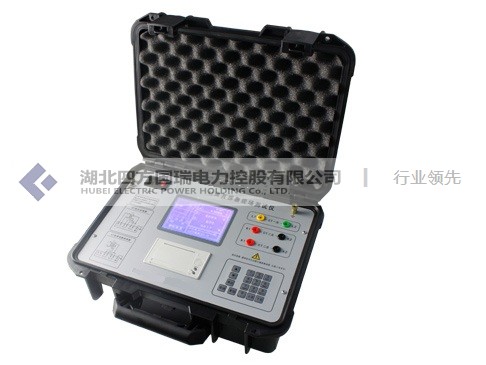

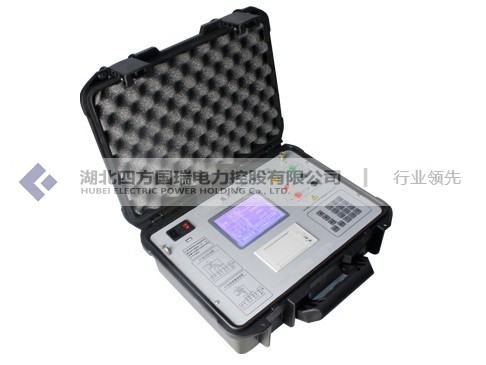

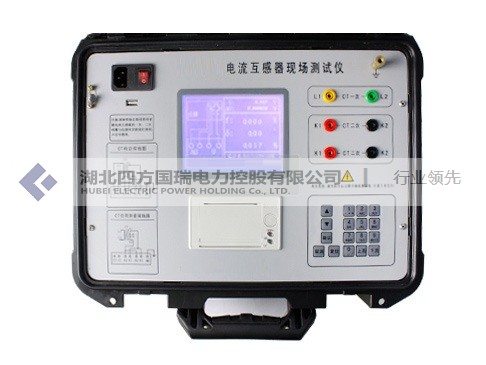

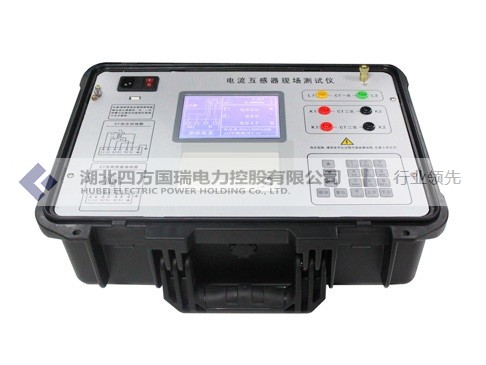

| 變比范圍 | 5A/5A～25000A/5A(5A/1A～5000A/1A) | |
| 匝比誤差 | ±0.2% | |
| 誤差測量范圍 | 5A/5A～5000A/5A(5A/1A～5000A/1A) | |
| 被檢電流互感器準確度范圍 | 1.0、0.5、0.5S、0.2及0.2S對于1%(S級) 或5%測試點，其測試誤差主要在于 儀器自動采點的偏差，即百分表讀數的偏差以及1匝穿心位置的偏差(傳統檢定方法同樣存在此兩偏差) 。因 此兩種檢定方法進行比對，其誤差差值可能較大也可能較小 | |
| 整機準確度 | 被測電流互感器誤差限值的1/3(見附錄一) (注：標準互感器和校驗儀引起的誤差分別為被檢 互感器誤差限值的1/5和1/10，Δε(不超過被檢互感器誤差限值的1/2) 和Z引起的誤差均為被檢互感器誤差 限值的1/10，電磁場引起的誤差為被檢互感器誤差限值的1/10，其它引起的誤差為被檢互感器誤差限值的 1/10。綜合誤差按上述各項均方根相加，為被檢互感器誤差限值的1/3.33＜1/3) | |
|
準確度 見下表： |
±0.05% | |
| 測量誤差 | ||
| 額定電流 | 比差(±%) | 角差(±′) |
| 5% | 0.10 | 4 |
| 20% | 0.05 | 4 |
| 100% | 0.05 | 2 |
| 120% | 0.05 | 2 |
| 200% | 0.05 | 2 |
| 詳細說明見"附一" | ||
| 穩定度 | 0.05 | 2 |
| 詳細說明見"附二" | ||
| 直流電阻 | 0.0～0.1Ω，±3% | |
| 0.1～50Ω，±1% | ||
| CT二次負荷 | 1Ω～25Ω，±2% | |
| 工作條件 | AC220V 10%/50Hz 2% | |
| 環境溫度 | 0～40℃ | |
| 整機重量 | ≤5Kg | |
| 整機體積 | 323×275×135mm3 | |
| 名稱 | 說明 | 數量 |
| 電源線 | / | 1根 |
| 測試線包 | / | 1個 |
| 測試線 | / | 1套 |
| 測試夾子 | / | 4個（大、小各兩個） |
| 保險管 | 0.5A | 3個 |
| 打印紙 | / | 2卷 |
| 說明書 | / | 1本 |
| 檢驗報告 | / | 1份 |
| 合格證 | / | 1張 |
| 文件名 | 點擊下載 |

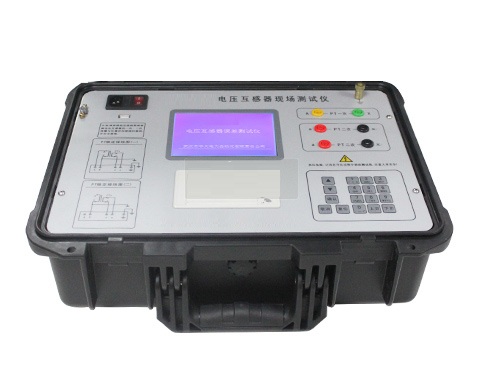

| SFPT-V電壓互感器現場校驗儀【廠家直供】 說明書 | |
| SFPT-V電壓互感器現場校驗儀【廠家直供】 檢定證書 |
 點擊下載
|
電流互感器有哪些常見異常？
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
電流互感器常見以下三種異常情況：
（1）電流互感器過熱，可能是內、外接頭松動，一次過負荷或二次開路；
（2）互感器產生異音，可能是鐵芯或零件松動，電場屏蔽不當，二次開路或電位懸浮，末屏開路及絕緣損壞放電；
（3）絕緣油溶解氣體色譜分析異常，應按GB/T7252進行故障判斷并追蹤分析，若僅氫氣含量超標，且無明顯增加趨勢，其他組成部分正常，可判斷為正常。
