SFZY-3S三回路直流電阻快速測試儀【廠家直供】 說明書
SFZY-3S三回路直流電阻快速測試儀【廠家直供】 檢定證書	點擊下載

經驗庫

變壓器直流電阻測試儀的特點和使用方法是什么？

一．主要特點

       1、內附可充電電池組，現場測試不需交流電源，使用方便。

       2、輸出充電電流最大可達2A，測試速度快。

       3、電阻測量范圍為1μΩ-2KΩ，量程廣。

       4、采用國外進口優質元器件，軟件設計多重抗干擾程序，測量結果準確度高，重復性好。

       5、液晶顯示方式，適應各種不同的工作環境。


二．使用方法

       1. 電源

       本儀器為測試提供的電源的兩種：AC220V／DC12V。在強電磁場干擾的情況下，建議最好使用直流電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。

       A、直流電源測試：

       閉合總電源開關（DC12V），相應有指示燈亮，閉合總電源開關，相應的指示燈亮，按下“啟?！辨I，即可進行測試。測試完畢，關閉總電源開關（DC12V），相應的指示燈熄滅，放電后，再轉換測試夾，進行再次測試。

       B、交流電源測試：

       接上交流AC220V電源，相應的指示燈亮，閉合總電源開關，相應的指示燈亮，按下“啟停”鍵，即可進行測試。測試完畢，關閉總電源開關（AC220V），相應的指示燈滅，放電后，再轉換測試夾，進行再次測試。

       C、充電：

       接上交流AC220V電源，此充電指示燈亮，表示正在對機內的可充電池進行充電工作。儀器在使用交流電源測試,同時也在對機內電池進行充電。（儀器設計了充電保護電路，不會有過充現象產生）。

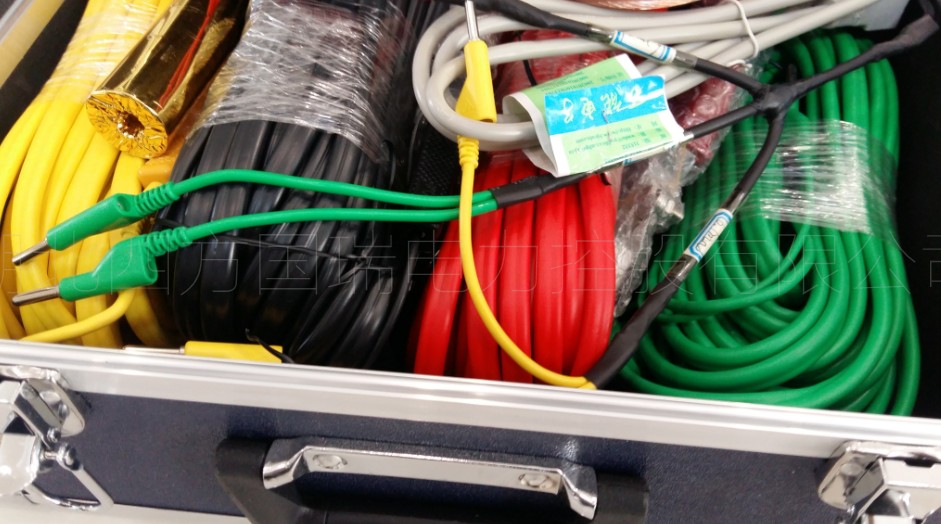

       2. 測試線的聯接方法：

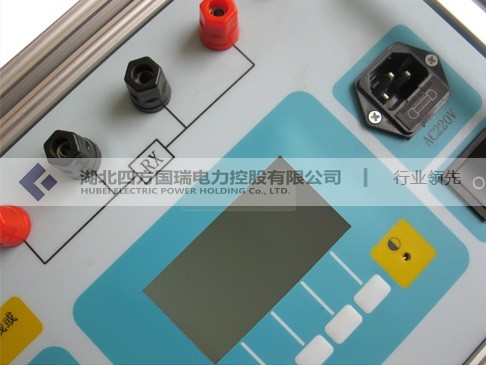

       將儀器的I＋、V＋、V－、I－端子與被試品按圖1的方法聯接好。這種聯接法，可消除A、B、C、D處的接觸電阻，以及聯線電阻對測量的影響。測量的值即為B、C、之間的電阻Rx (注意：B、C之間不要反向)。

       在使用中，如果儀器隨帶的測試線長度不夠，可使用直徑相當?shù)膶?dǎo)線將測試線加長。

       3. 測量：

       本儀器在回路未接好的情況下開機表頭顯示“E0000”。按圖1方法接好測量線后，根據被測值的大小選定欲測的電阻檔，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值。讀值時請注意所選量程上的單位。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈最好將其短路，以免電磁干擾。

       4. 放電：

       測試完畢后可直接關斷總電源。如果在感性試品，關斷電源后不應馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒，否則電感的反電動勢危害人身安全。

直流電阻快速測試儀設備性能特點及簡單概述

        直流電阻快速測試儀性能特點
測試速度快：本儀器最大輸出充電電流可達2A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和，從而縮短了充電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍。
準確度高：本儀器除了采用先進的四端子測量法外，而且還采用先進的恒流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。并且采用國外進口優質元器件，測量結果準確度高，重復性好。
測量范圍廣：電阻測量范圍為1μΩ～2KΩ，量程廣。

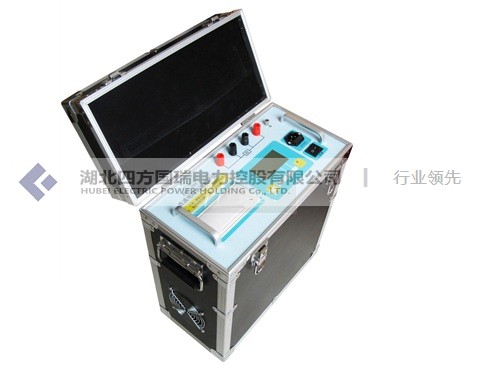

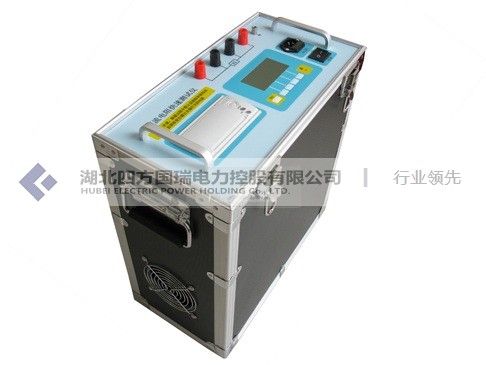

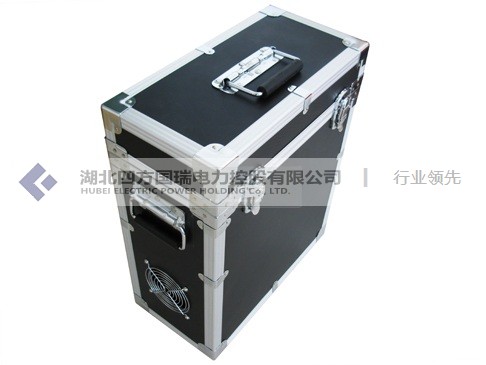

交直流兩用：本儀器內附可充電電池組，交直流供電，便攜式設計，使用、攜帶方便。
直流電阻快速測試儀概述
變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。

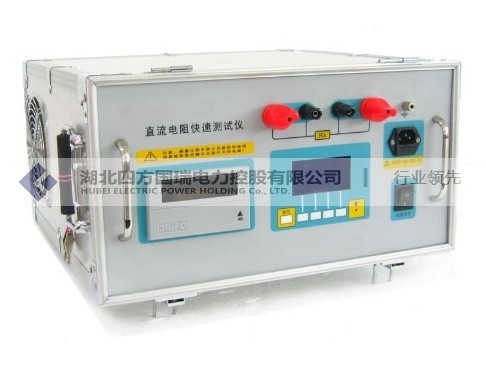

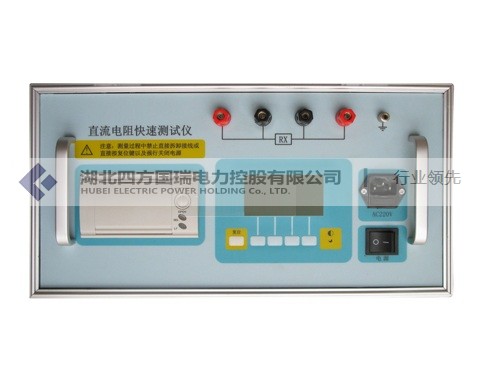

直流電阻快速測試儀是取代直流單、雙臂電橋的高精度換代產品。儀器采用了先進的開關電源技術，其測量速度比電橋快一百多倍，顯示部分由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。本儀器具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。儀器內裝可充電電池組(12V)，交直流兩用，便于現場及野外測試。
本產品符合DLT845.3-2004《電阻測量裝置通用技術條件第3部分直流電阻測試儀》的要求。

變壓器直流電阻缺陷原因與診斷

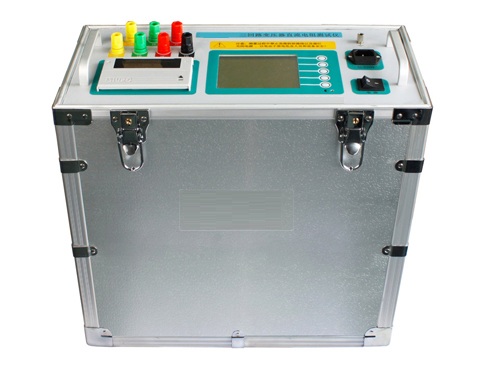

       三回路變壓器直流電阻測試儀（以下簡稱直阻儀）是變壓器直流電阻測量的最新一代產品，是為測量大容量變壓器三相繞組直流電阻而優化設計的。可對變壓器的三相繞組直流電阻進行同時測試。對有載調壓變壓器可以不需要放電，直接調節分接開關，測量時間是傳統單相測量的三分之一，可大大縮短工作時間和勞動強度。直阻儀采用大屏幕液晶顯示器，全中文圖形界面，清晰直觀，操作非常簡單。并配備面板式打印機和大容量非易失性存儲器，可以方便的存儲和打印測量結果。測試數據穩定，快速，重復性好，是現場測量變壓器直流電阻的最佳選擇。

       有的時候變壓器沒有經過運行，為進一步分析其焊點開焊的原因，對線圈繞制過程半成品試驗及變壓器出廠試驗值進行了分析，具體數值見表。直流電阻測試儀分析上表數據，可見在該變壓器A相線圈的半產品試驗中，A相上、下半包直阻值已經出現異常，但由于沒有超過工藝規程的規定而沒有引起足夠的重視；而產品試驗中上、下半包的并聯使A、B、C的相間差更小，因而掩蓋了缺陷；所以該變壓器在線圈繞制過程中，A相焊點的缺陷就已經存在。

       結論：

       a)△接法線圈的線間直阻分析容易誤判，若將線直阻換算為相直阻后，分析判斷更加直觀。

       b)變壓器直阻測試值穩定后可對懷疑存在接觸問題的部位進行敲擊或晃動，觀察測試值的變化，若發生明顯變化，則說明該部位存在缺陷。

       c)當線圈存在接觸缺陷時，直阻值會隨試驗電表9 o 2變壓器線圈直阻表lO 8 2變壓器A相線圈各部分直阻線表“02變壓器線圈半成品直阻線圈A上半包A下半包B上半包B下半包C上半包C下半包流的變化而產生一定變化。

       d)在今后工作中對直阻的細小變化應引起注意，分析產生變化的原因，往往細小的變化可能反映出存在的嚴重問題。
