智能化直流高壓發生器，程控直流高壓發生器，全自動直流高壓發生器
| 規 格 技術參數 | 60/2 | 100/2 | 100/10 | 160/2 | 180/2 | 200/2 | 250/2 | 100/200 3/2 | 200/300 3/2 | 其 它 等 級 |
| 輸出電壓 (kV) | 60 | 100 | 100 | 160 | 180 | 200 | 250 | 100/200 | 200/300 | 600～800kV等合同 定做。 |
| 輸出電流(mA) | 2 | 2 | 10 | 2 | 2 | 2 | 2 | 3/2 | 3/2 | |
| 輸出功率(W) | 120 | 200 | 1000 | 320 | 360 | 400 | 500 | 400 | 600 | |
| 充電電流 (mA) | 3.0 | 3.0 | 12.0 | 3.0 | 3.0 | 3.0 | 3.0 | 4.5/3.0 | 4.5/3.0 | |
| 機箱重量 | 4.3 | 4.3 | 5.3 | 4.3 | 4.3 | 4.4 | 4.5 | 4.5 | 8.1 | |
| 倍壓筒尺寸 | Φ80 ×500 | Φ80 ×620 | Φ80 ×770 | Φ80 ×770 | Φ110 ×770 | Φ110 ×770 | Φ110 ×820 | Φ110 ×800 | Φ110 ×1350 | |
| 倍壓重量 | 6.3 | 6.8 | 7.5 | 7.2 | 7.2 | 7.2 | 7.6 | 7.5 | 12.6 | |
| 高壓極性 | 負電壓極性,零電壓?jiǎn)?dòng),連續可調。 | |||||||||
| 工作電源 | AC 220V±10%;50Hz | |||||||||
| 電壓測量誤差 | 1.0%（滿度）±1個字,最高分辨率0.1%kV | |||||||||
| 電流測量誤差 | 1.0%（滿度）±1個字,最高分辨率0.1%uA | |||||||||
| 過壓整定誤差 | ≤1.0% | |||||||||
| 0.75切換誤差 | ≤0.5% | |||||||||
| 波紋系數 | ≤1.0% | |||||||||
| 電壓穩定度 | 隨機波動,電源電壓變化±10%時≤0.5% | |||||||||
| 工作方式 | 間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘 | |||||||||
| 環境溫度 | -15℃～50℃ | |||||||||
| 相對濕度 | 當溫度為25℃時，不大于90%(無凝露) | |||||||||
| 海拔高度 | 2500米以下 | |||||||||
| 名稱 | 說明 | 數量 |
| 控制箱、倍壓筒 | / | 1套 |
| 高壓電纜 | / | 2根 |
| 放電棒 | / | 1根 |
| 水阻 | / | 1個 |
| 電源線 | / | 1根 |
| 說明書 | / | 1本 |
| 檢驗報告 | / | 1份 |
| 合格證 | / | 1張 |
| 文件名 | 點擊下載 |
| SFZG-500系列 智能化直流高壓發生器 說明書 | |
| SFZG-500系列 智能化直流高壓發生器 檢定證書 |
 點擊下載
|
直流高壓發生器購買選型
直流高壓發生器產品種類，品牌很多，所以消費者在選擇直流高壓發生器產品時一頭霧水，不知所措以下方案供你參考：
直流高壓發生器廣泛適用于電力部門、工礦、冶金、鋼鐵等企業的動力試驗部門。對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流高壓試驗。是高壓試驗專業的重要設備，對于它的選型及使用應遵循以下原則：
1、選型時對生產廠家的要求
1.1、產品應通過型式試驗。
1.2、產品應通過相關省份電力試驗研究院組織的入網考評，未進行考評省份可參其它省份的考評結果。
1.3、產品應有企業標準，企業標準不得低于行業標準。
1.4、應為專業直流高壓電源制造商，具備齊備的工藝設備、檢驗設備及相應的工程技術人員、生產人。
1.5、具有完善的售后服務保障體系，最好在協議中體現出來，企業必須有一定生產規模。
售后服務條款：產品自發貨之日起，運輸、儲存、使用合理，在兩年內因質量、包裝質量問題而達不到技術要求或損壞，應負責免費維修。若無法維修應負責調換。產品應終身維修，合理收費。
2、訂貨時應提出的技術要求
2.1、直流高壓發生器應次用中頻調制技術設計生產，對工頻變壓器升壓式直流高壓發生器應禁止使用。
2.2、直流高壓發生器應有完善的防潮防震的技術措施。
2.3、直流高壓發生器應具采用先進的電磁兼容設計，整機能抗現場對地放電沖擊。
2.4、直流高壓發生器應具備測量氧化鋅避雷器自動調整電壓75%功能。
2.5、直流高壓發生器應具備過電壓和過電流自動保護裝置。在出現非正常工作狀態時，自動保護裝置應使直流高壓發生器自動關機。
2.6、直流高壓發生器的高壓端電流表應具有抗電磁干擾、抗正反向沖擊的措施和能力。
3、驗收時的注意事項：
3.1技術資料應完備，包括說明書、合格證、檢測報告、維修記錄卡等。
3.2、銘牌標識應明顯、牢固，內容包括儀器名稱、生產廠家、型號、編號、精度、測量范圍、出廠日期等。
直流高壓發生器用途
200KV直流高壓發生器新型直流高壓發生器提供直流高壓源，用來檢測電力器件的電氣絕緣強度和泄漏電流。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
直流高壓發生器用途：
新一代便攜式直流高壓發生器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
現在高壓電源和高壓發生器已經沒有嚴格的區別。該儀器主要用于研究直流精電及換流站設備和絕緣材料在直流高電壓下的絕緣強度、直流愉電線路電暈和離子流及其效應以及進行交、直流電力設備的泄漏電流試驗。另外還可以作為其他高壓試驗設備如沖擊電壓發生器、沖擊電流發生器、振蕩回路等的電源。直流高壓發生器在其他科技領域里，如物理學(加速器、電子顯微鏡等)、電子醫療設備(X射線)、工業應用 (廢氣沉淀、靜電噴漆等)、或電子通信(電視、廣播 站)等方面也被廣泛應用。
直流高壓發生器選型方案
直流高壓發生器產品種類，品牌很多，所以消費者在選擇直流高壓發生器產品時一頭霧水，不知所措，接下來，本公司專業人員為你準備的方案供你參考：直流高壓發生器廣泛適用于電力部門、工礦、冶金、鋼鐵等企業的動力試驗部門。對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流高壓試驗。是高壓試驗專業的重要設備，對于它的選型及使用應遵循以下原則：
1、選型時對生產廠家的要求
1.1、產品應通過型式試驗；
1.2、產品應有企業標準，企業標準不得低于行業標準；
1.3、產品應通過相關省份電力試驗研究院組織的入網考評，未進行考評省份可參其它省份的考評結果；
1.4、具有完善的售后服務保障體系，最好在協議中體現出來，企業必須有一定生產規模；
1.5、應為專業直流高壓電源制造商，具備齊備的工藝設備、檢驗設備及相應的工程技術人員、生產人員；
2、訂貨時應提出的技術要求
2.1、直流高壓發生器應具備過電壓和過電流自動保護裝置。在出現非正常工作狀態時，自動保護裝置應使直流高壓發生器自動關機；
2.2、直流高壓發生器應次用中頻調制技術設計生產，對工頻變壓器升壓式直流高壓發生器應禁止使用；
2.3、直流高壓發生器應有完善的防潮防震的技術措施；
2.4、顯示屏應有背光顯示，在使用范圍內顯示清晰，易于辨別，滿足現場使用；
2.5、直流高壓發生器應具采用先進的電磁兼容設計，整機能抗現場對地放電沖擊；
2.6、直流高壓發生器應具備測量氧化鋅避雷器自動調整電壓75%功能；
2.7、直流高壓發生器的高壓端電流表應具有抗電磁干擾、抗正反向沖擊的措施和能力；
3、驗收時的注意事項：
3.1、直流高壓發生器的輸出電壓應能從零開始升壓，連續平滑可調，輸出電壓的調節細度應優于額定電壓值的0.1% 直流高壓發生器的輸出電壓調整旋鈕應有零位閉鎖功能，以防止調整旋鈕不再零位時突然給試品加上高電壓；
3.2技術資料應完備，包括說明書、合格證、檢測報告、維修記錄卡等；
3.3、直流高壓發生器控制箱與高壓部分均須有標識明顯的接地端子；
3.4、銘牌標識應明顯、牢固，內容包括儀器名稱、生產廠家、型號、編號、精度、測量范圍、出廠日期等。
直流高壓發生器的使用及保養
直流高壓發生器是提供高壓直流源的儀器，在使用該儀器前必須先把儀器可靠接地。使用直流高壓發生器的工作人員，必須具有“高壓試驗上崗證”的專業人員。使用直流高壓發生器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開。同時現場必須保持至少有三個工作人員在現場，這樣才能有效的保證使用人員的安全。在打開儀器上的電源前要肯定直流高壓發生器接的是220V交流電源，仔細的檢查接線是否正確，同時也要檢查高壓放電桿的接線是否可靠。在直流高壓發生器的升降壓過程要保持緩升緩降，平穩升壓是延長直流高壓發生器的使用壽命最主要的要點之一。還有盡量避免過量程使用儀器。在每次試驗結束后先把電位器回到零位，然后切斷電源在進行對被試品的放電，放電過程分為兩步，對大電容試品的放電應用ZS專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電，最后直接接上地線放電。當直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋，且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人體造成傷害。直流高壓發生器控制箱電源為交流AC220V±10%，50Hz。如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點與大地聯接。
直流高壓發生器的保養
1、半年更換一次液壓油并清洗油箱，用油必須采用推薦的型號；
2、氣炎熱時經常檢察(當油溫≥45度)冷卻裝置是否自動啟動。(冷卻水溫必須低于30度)
3、在清洗油箱的同時清洗空氣濾清器；
4、經常檢查直流高壓發生器的濾油器信號燈，信號燈一亮(同時蜂鳴器會響)，立即清洗油過濾器；
5、按規定需要給設備機械傳動部分各潤滑點注油；
6、經常觀察液體狀況，液位接近下限時請及時往油箱里補充推薦使用的液壓油；
7、經常檢查各處防塵裝置，發現破損或連接松動，應及時處理，以防沙塵混入，損壞設備。
湖北四方國瑞電力是專業生產直流高壓發生器的實力廠商，SFZGF直高發采用了九十年代新技術、新材料和新器件，具有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓鎖存功能，并配有時間繼電器，能在試驗中設置定時聲訊報警。整個儀器便于攜帶，操作方便，安全可靠，特別適用于電力部門現場試驗。

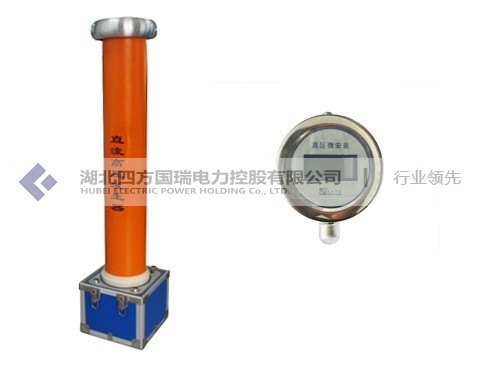

直流高壓毫安表的產品特性
MAS-II直流高壓毫安表為直流微安表，是克服了高電壓的干擾和影響而研發的新一代數字微安表。
湖北四方國瑞電力研制的直流高壓毫安表的產品特性如下：
1、不銹鋼外殼，圓弧狀可有效消除電暈
2、獨特保護電路，保證放電不損壞
3、3[1/2]大屏液晶顯示
4、可用于DC800kV以下
5、采用內置9V疊層電池
6、附配高壓屏蔽電纜
