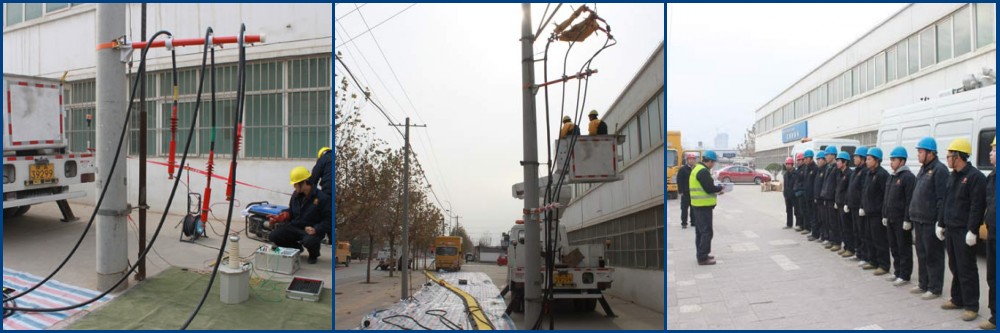

客戶案例

經驗庫


如何選擇試驗變壓器

選擇試驗變壓器時，主要考慮以下幾點：

（1）電壓。依據試品的要求，首先選用具有合適電壓的試驗變壓器，使試驗變壓器的高壓側額定電壓Un高于被試品的試驗電壓Us,即Un>Us。其次應檢查試驗變壓器所需的低壓側電壓，是否能和現場電源電壓，調壓器相匹配。
（2）電流。試驗變壓器的額定輸出電流In應大于被試品所需的電流Is，即In>Is。被試品所需的電流可按其電容估算，Is=Us w Cx，其中Cx包括試品電容和附加電容。
（3）容量。根據試驗變壓器輸出的額定電流及額定電壓，便可確定試驗變壓器的容量，即P=UnIn。

       根據部頒標準規定，我國試驗變壓器的電壓等級有：5、10、25、35、50、100、150、300kV等；容量等級有：3、5、10、25、50、100、150、200kVA等。

       由計算結果，查部頒標準即可選出所需要的試驗變壓器。如有特殊要求，一般可向制造廠訂購特殊規格的試驗變壓器。

       例如：配電變壓器的電壓等級和容量是10kV、1000kVA，碰到的試品又基本上是10kV的，就可選擇50kV、5kVA的試驗變壓器，因為10kV、1000kVA的配電變壓器的出廠試驗電壓為35kV，交流試驗電壓為30kV；同時又可滿足10kV絕緣子以及高壓開關柜的試驗（試驗電壓為42kV）和10kV電纜的直流試驗（直流電壓為60kV，對應的交流電壓為42.83kV）的要求。在試驗容量方面，一臺10kV、1000kVA的被試變壓器，其充電時的電容電流在30~35kV試驗時約為80~110mA，因為35kV×110mA<5kVA，因此5kVA能滿足要求。又如一臺35kV、2000~4000kVA的變壓器，當試驗電壓在72~85kV時的電容電流約為150~260mA，6000~8000kVA的約為300~420mA，10000kVA的約為800~1000mA等，此時所選試驗變壓器的容量必須大于上述試品電容電流所對應的容量。一般認為，試驗變壓器容量為被試品（電力變壓器）容量的5‰。

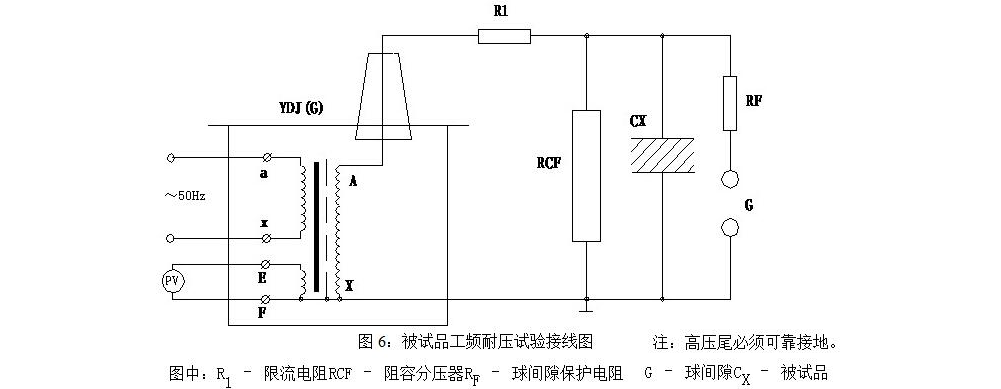

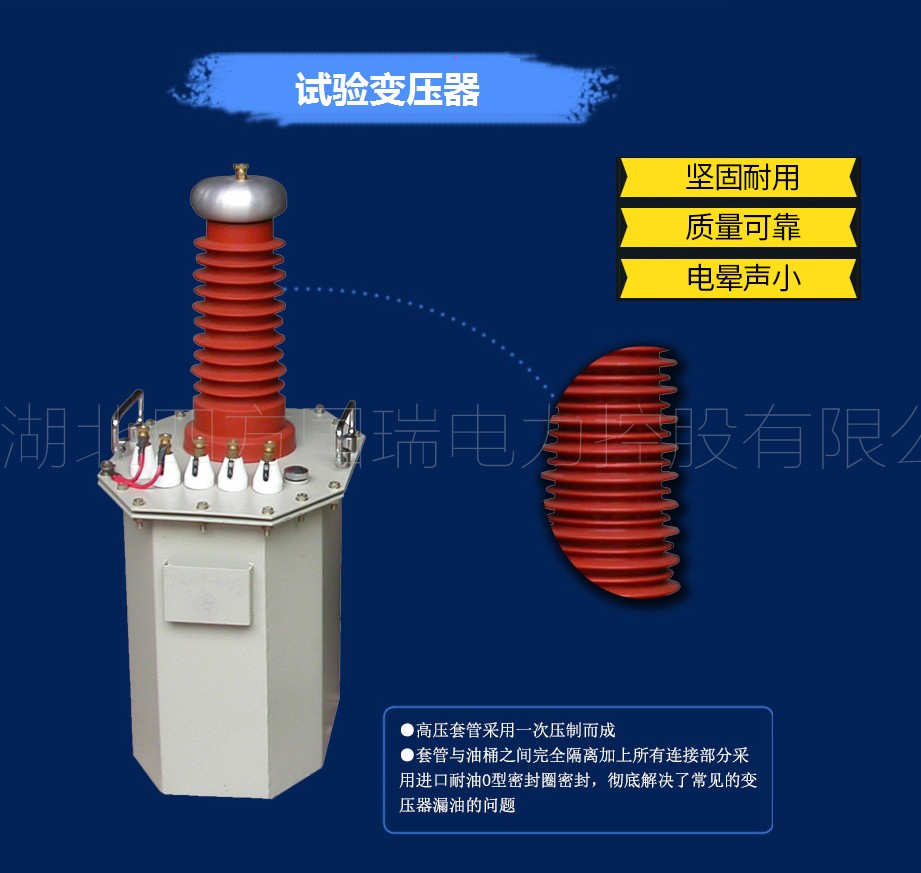

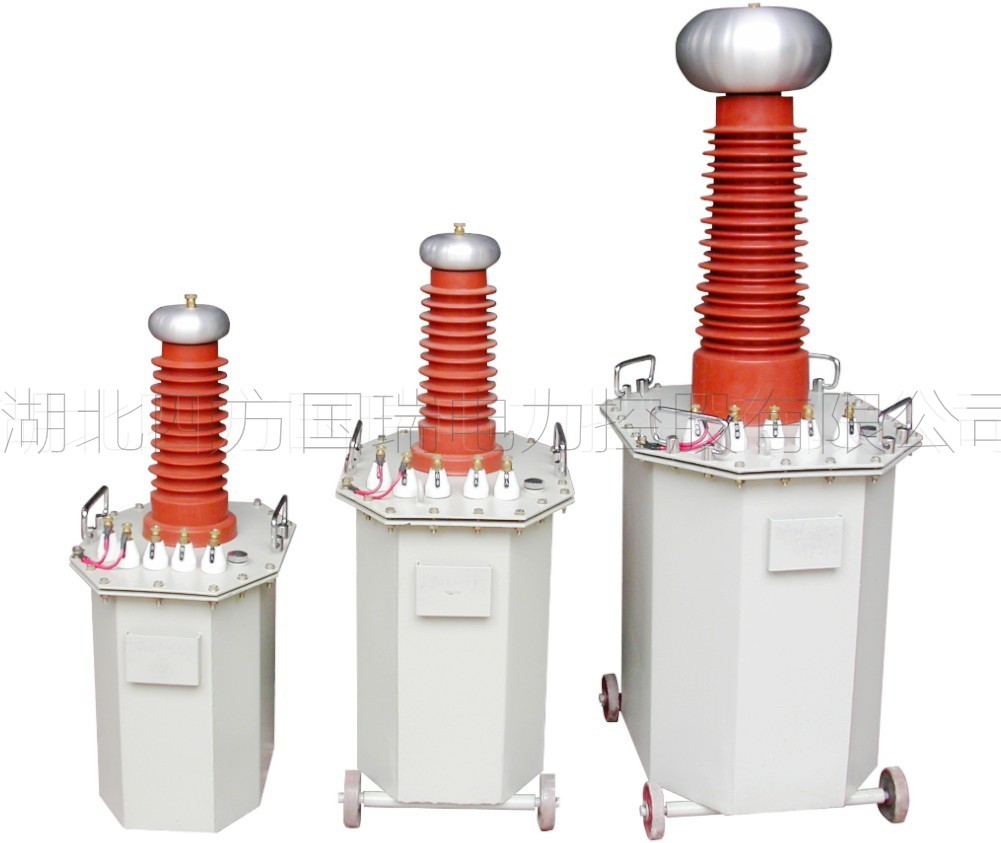

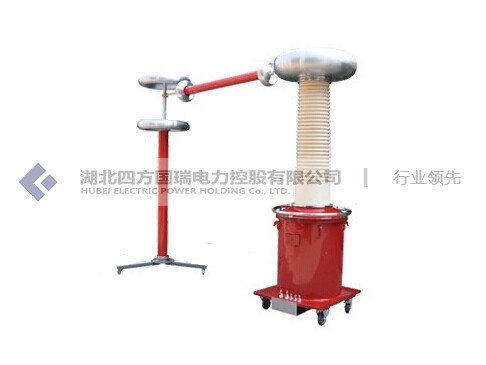

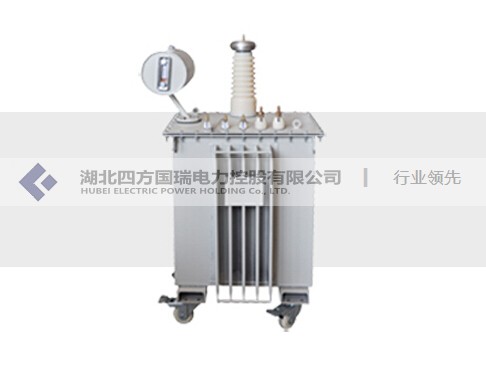

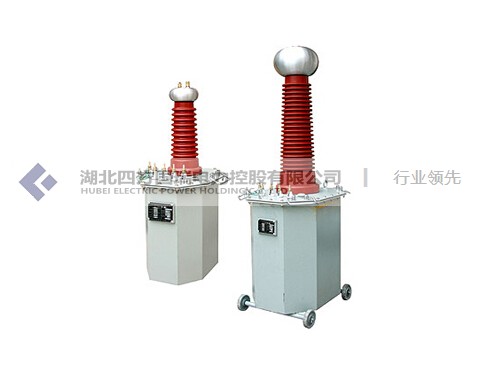

油浸式試驗變壓器的產品結構

YDJ系列油浸式試驗變壓器，是根據《試驗變壓器》標準在原同類產品基礎上經過大量改進后，研制生產的系列試驗變壓器，該產品遵照DL/T848.2-2004《高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》，研制生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

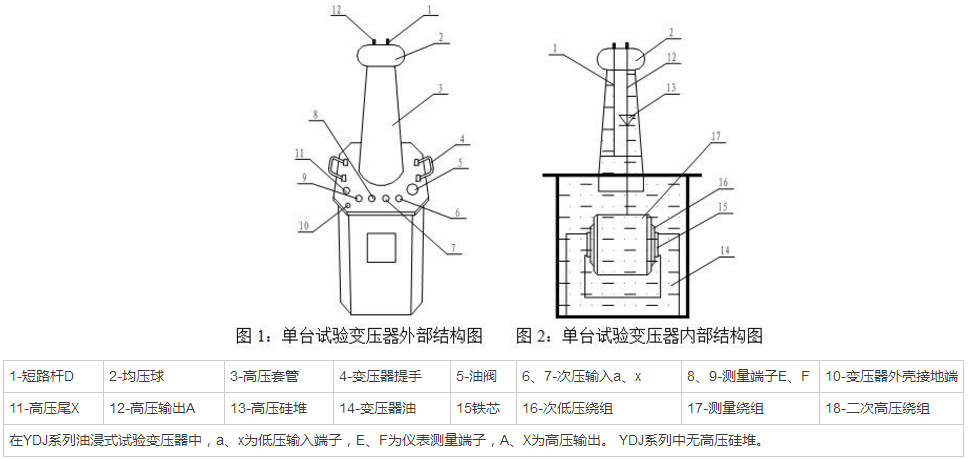

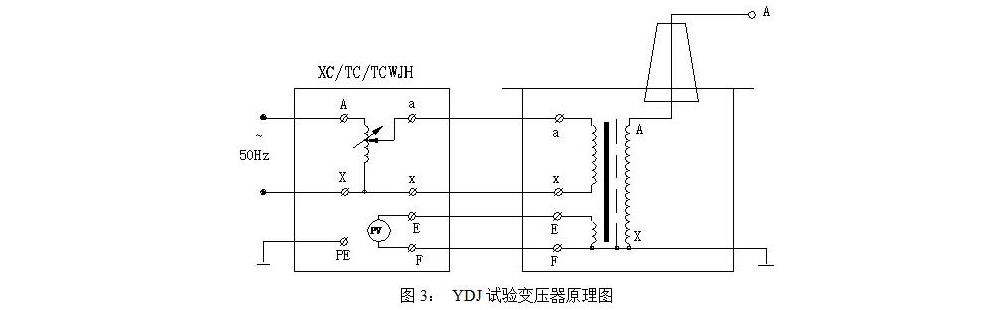

 四方電力研制的油浸式試驗變壓器的產品結構如下：

YDJ系列試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。

辨別試驗變壓器真假的方法有哪些？

高壓試驗變壓器是發電廠、供電局及科研單位等廣大用戶的用來做交流耐壓試驗的基本試驗設備，通過了國家質量監督局的標準,用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

目前市場上決定試驗變壓器質量好壞主要由硅鐵片、高壓套管、絕緣材料、制造工藝、及控制部分的電器元件。其中以硅鐵片、高壓套管、絕緣材料、電器元件質量最為重要。硅鐵片以高矽無取向硅鐵片最好，高壓套管、有尼龍的、環氧樹脂的及硅橡膠的，以硅橡膠材質的質量最好。市場上試驗變壓器的價格相差很大。一些生產廠家為了追求最大利益，在材料上大量使用的劣質材料，坑害廣大用戶。

1.采用廢舊的硅鐵片。這種材料市場上以5000-8000元/噸就能買到，而正材則要36000元/噸左右，二者之間差價5-7倍。
2. 電氣材料電器元件采用偽劣產品，二者之間差價為3-6倍。
3.高壓套管尼龍的與硅橡膠的差價為2倍。
4. 絕緣材料不采用質量好電話紙而用其他材料代替。
5.工藝上偷工減料。


如何在購買高壓試驗變壓器看質量的好壞？

1. 首先可以到廠家要求看使用材料、半成品，也可以到廠家任意選擇一臺變壓器要求馬上、打開看是否使用廢舊的硅鐵片，如果廠家猶豫不決或者各種理由不同意，則說明他們肯定使用廢舊的硅鐵片。

2.其次將高壓試驗變壓器盡量用力反復的各個方向搖高壓試驗變壓器，然后打開變壓器油閥，倒一部分變壓器油出來看變壓器油是否變紅色或渾濁，若變壓器油呈紅色或渾濁狀。說明廠家肯定采用的是廢舊的硅鐵片，廢舊的硅鐵片上附著大量的鐵銹，這些帶鐵銹的廢舊的硅鐵片不管怎么處理都處理不完的，帶鐵銹的廢舊的硅鐵片加工成的變壓器芯鐵后，浸泡在變壓器油中經變壓器油反復沖洗后，鐵銹散落在變壓器油中，使變壓器油呈紅色，特別是經過長途運輸后這種現象更加明顯，油中的鐵銹對變壓器的絕緣造成嚴重隱患，這臺變壓器使用壽命肯定不長。

3. 第三也可以要求廠家通電試驗，如果空載電流不合格說明他們使用的材料和制造工藝都有問題，但沒有經過長途運輸還是看不出硅鐵片。硅鐵片的好壞采用上述兩種辦法最好辨別。

4.看高壓套管使用的材料。

5.看電器元件。

高壓試驗變壓器的13大主要特點

高壓試驗變壓器是根據國家最新行業試驗標準而設計的試驗設備，其安全可靠、功能強大、使用方便、維護簡單，高壓試驗變壓器主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力，是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位和高等院校等需要耐壓試驗設備的首選產品。
1、電壓、電流、時間，狀態信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀;
2、全中文界面，操作簡單明了，可適應多種應用場合;
3、高壓試驗變壓器輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性;
4、全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(帶密碼保護功能);
5、按鍵直接設定電壓變比(帶密碼保護功能)，在連接不同電壓等級的試驗變壓器時，應用靈活自如，真正做到一臺控制設備可適應多臺試驗變壓器;
6、狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控。
7、試驗結果顯示功能，可自動判斷試驗結果(試驗通過或試驗失敗)，并能記錄試品過電流、閃洛或擊穿時的電壓;
8、試驗結果聲音提醒功能，試驗通過或試驗失敗時，設備會發出不同的提醒聲音，試驗人員可直接由聲音辨認試驗的結果。
9、高壓試驗變壓器暫停功能，在自動模式時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試驗過程中的現象。
10、自動計時功能。自動模式時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位。
11、手動計時功能，在手動模式時，計時器可手動啟動，當計時時間到，設備自動回到零位(僅臺式設備有此功能)。
12、手動模式，此模式類似于傳統的電動升/降壓方式。
13、采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

油浸式試驗變壓器的相關介紹

【儀器名稱】

       油浸式試驗變壓器，英文名稱：Oil-immersed test transformer。

【別稱】

       油式試驗變壓器、油式變、油浸式高壓試驗變壓器、油式高壓試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓試驗變壓器、高壓升壓器、高壓耐壓機、高壓耐壓儀

【儀器介紹】

       油浸式試驗變壓器適用于電力系統、工礦企業、交通、郵電部門、科研單位等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。

       油浸式試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。

【主要特點】

       ◇ 采用軸對稱不等邊八角形外殼獨特結構方式；可輸出雙高壓。

       ◇ 油箱內油面低于油箱沿，避免了漏油現象。

       ◇ 接線柱在箱蓋上，避免了碰撞，提高了機械和電氣性能。

       ◇ 產品具有結構緊湊、電氣性能穩定，容量足、體積小、重量輕、使用和維護方便等特點。

【技術參數】

       ◇ 產品類型：交流、交直流、交串流級、交直流串級。

       ◇ 輸入電壓：AC（0～200）V 或（0～400）V。

       ◇ 輸出電壓：AC（0～200） KV 或DC（0～280）KV。

       ◇ 容量范圍：0.5～200KVA。

       ◇額定電容量：1~400kVA；

【 試驗變壓器的容量選擇】

       標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9

       式中： Pn----標稱試驗變壓器容量（kVA）

       Vn-----試驗變壓器的額定輸出高壓的有效值（kV）

       K------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。

       Ct-----被試品的電容量（PF）

       ω----角頻率， ω=2πf，

       f----試驗電源的頻率

       被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：

       簡單的橋式或懸式絕緣子幾十微法

       簡單的分級套管 100 – 1000PF

       電壓互感器 200 – 500PF

       電力變壓器 < 1000kVA - 1000PF

       > 1000kVA 1000 – 10000PF

       高壓電力電纜和油浸紙絕緣 250 – 300PF/m

       氣體絕緣 - 60PF/m

       封閉變電站，SF6氣體絕緣 100 – 10000PF

       對于不同的試驗電壓Vn，選擇不同的（適當?shù)模┌踩禂?shù)K。以上列出不同的Vn所選用的K值供參考

       Vn = 50–100kV K=4

       Vn = 150–300kV K=3

       Vn > 300kV K=2

試驗變壓器控制臺的注意事項

1、開箱時應檢查電器元件及接觸點有否運輸損壞及接觸不良。
2、使用前應檢查各電器的接觸是否良好，特別是調壓器碳刷的接觸一定要良好。
3、應嚴格按照相關的操作規程操作，嚴禁私自使用或無安全員監督的情況下使用
4、該設備應存放在通風、干燥、無腐蝕性氣體的地方。
