產品簡介

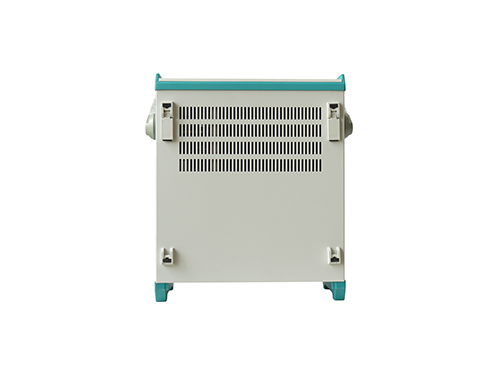

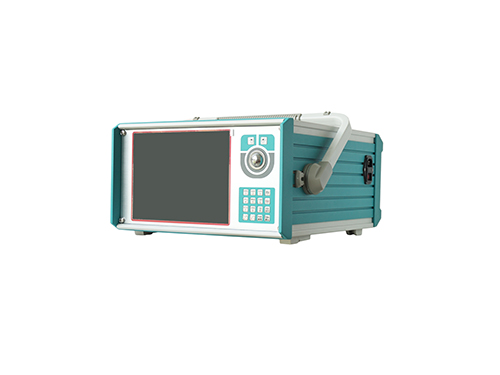

SFTP-60B微機繼電保護測試儀系統(6相工控機型)本裝置采用高性能工控機作為控制微機，直接運行Window操作系統。試驗的全過程及試驗結果均在液晶顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。微機繼電保護測試儀對測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用最新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。SFTP-60B微機繼電保護測試儀(6相工控機型)參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，認真總結前幾代產品的開發、生產經驗，并采用現代最新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出?？瑟毩⑼瓿晌C保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場，以及110KV以上的大型變電站。
產品特征
1、精度：0.2%，工控機(六相)，6U+6I，除微機繼電保護裝置全套試驗外，更方便微機差動保護、備自投、廠用電快切等試驗，12路自由模式，可以通過軟件自由組合
2、雙操作模式(單機操作+外接電腦，兩種方式功能完全一致)，工控機WindowsXP操作系統
3、8.4寸大屏幕高分辨力彩色TFT液晶顯示屏，雙USB接口，10開入、8對開出量.
產品別稱
微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、繼保校驗儀、六相繼保校驗儀、繼保儀、六相繼保測試儀、六相繼電保護校驗儀
產品參數
輸出精度 0.2級
六相電流輸出時每相輸出 0～30A
三相電流輸出時每相輸出 0～60A
六相并聯電流輸出 0～180A
相電流長時間允許工作值 10A
相電流最大輸出功率 80VA
六相并聯電流最大輸出時允許工作時間 10s
頻率范圍(基波) 0～1000Hz
諧波次數 0～20 次
直流電流輸出
輸出精度 0.5級
電流輸出 0～±10A/每相
最大輸出負載電壓 20V
交流電壓輸出
輸出精度 0.2級
相電壓輸出(有效值) 0～120V
線電壓輸出(有效值) 0～240V
相電壓/線電壓輸出功率 80VA / 100VA
頻率范圍(基波) 20～1000Hz
諧波次數 1～20次
直流電壓輸出
輸出精度 0.5級
相電壓輸出幅值 0～±160V
線電壓輸出幅值 0～320V
相電壓/線電壓輸出功率 70VA / 140VA
開關量及時間測量
開關量輸入
10對
空節點：1~20mA,24V
電位接點介入："0":0~+6V;"1":+11V~+250V
開關量輸出
8對
DC:220V/0.2A;AC:220V/0.5A
時間測量 測量范圍：0.1ms~9999s；測量精度：0.1ms
體積重量
外形尺寸 360*425*215mm
單機重量 20KG
供電電源 AC 220V±10%，50±HZ，10A
環境溫度 -10℃~+50℃
